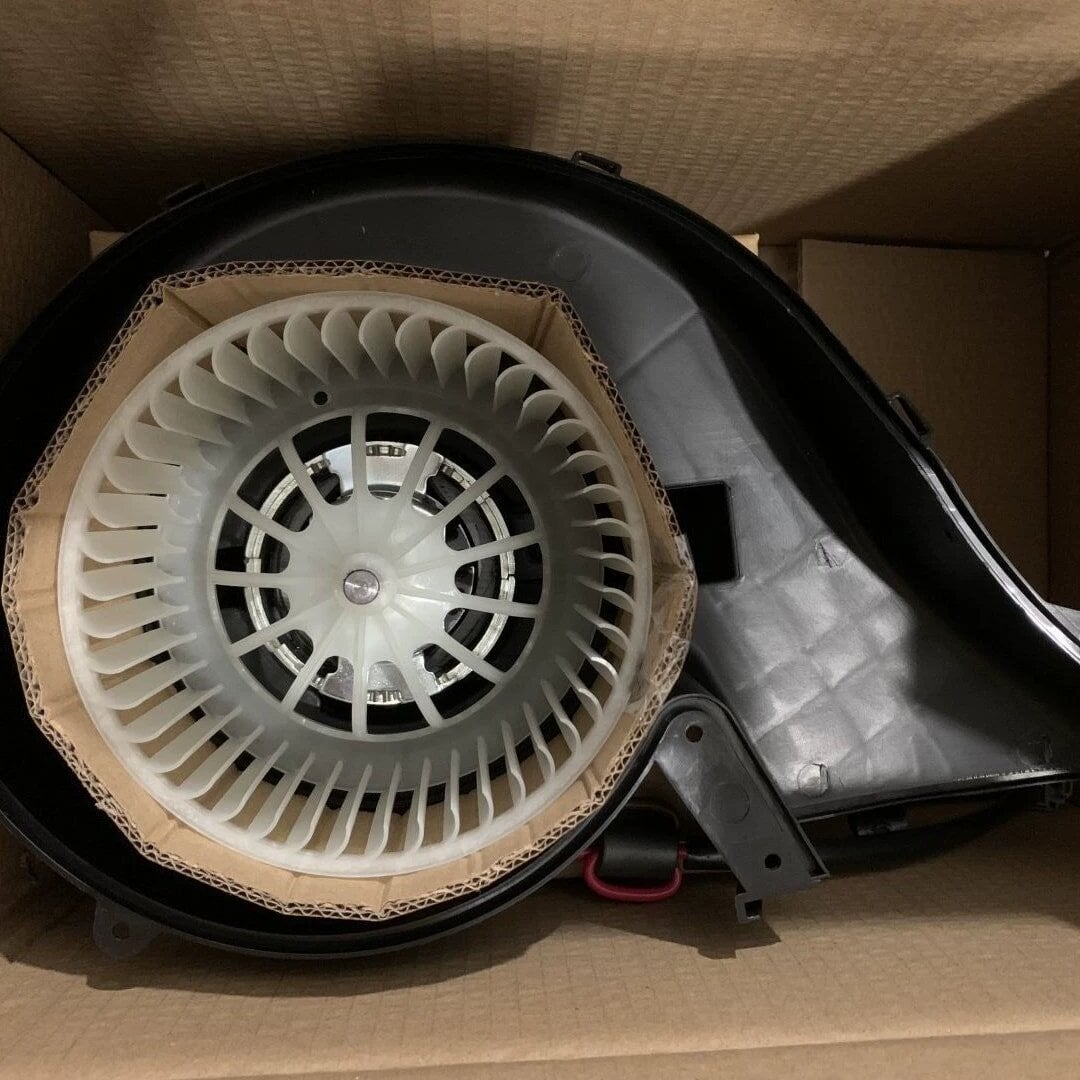

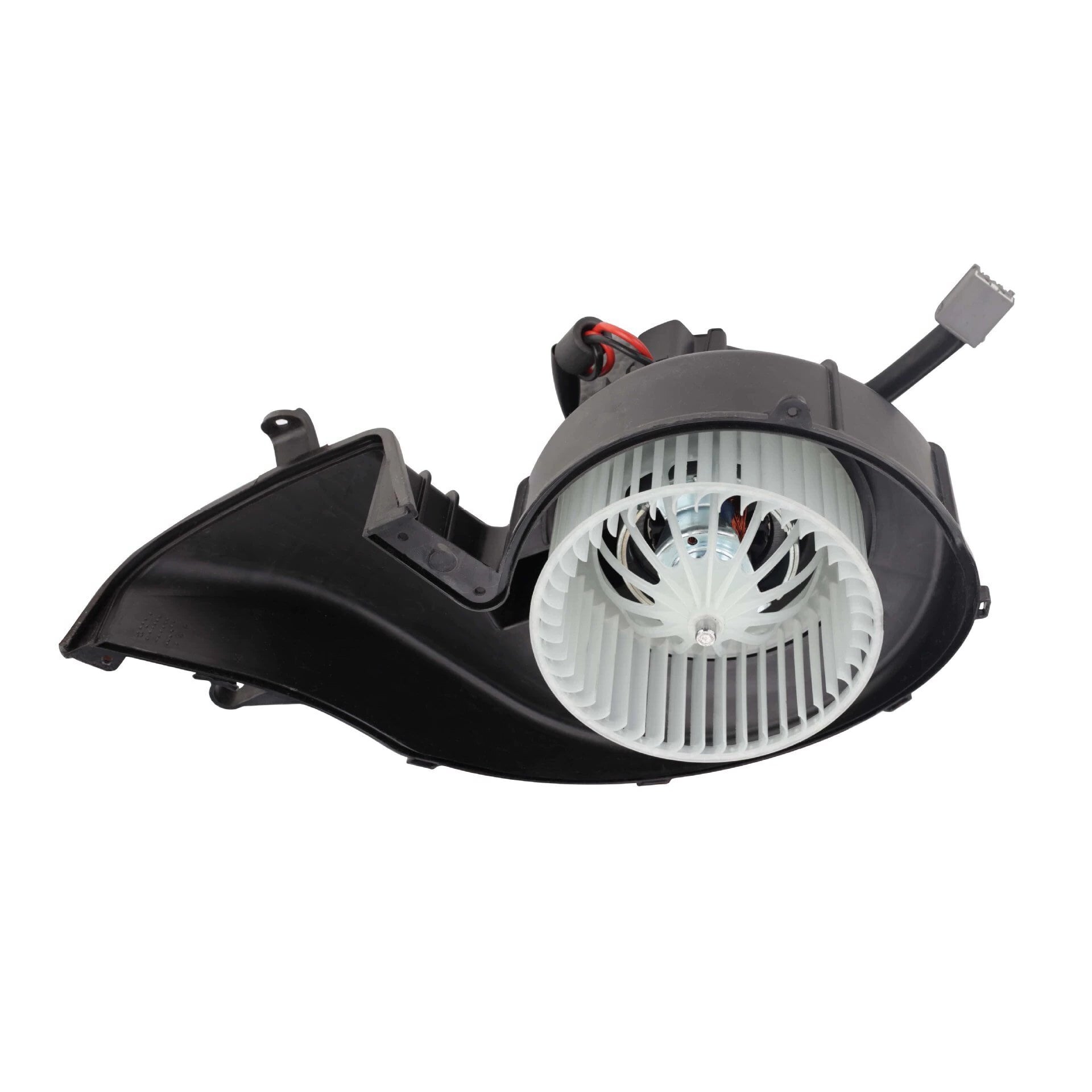

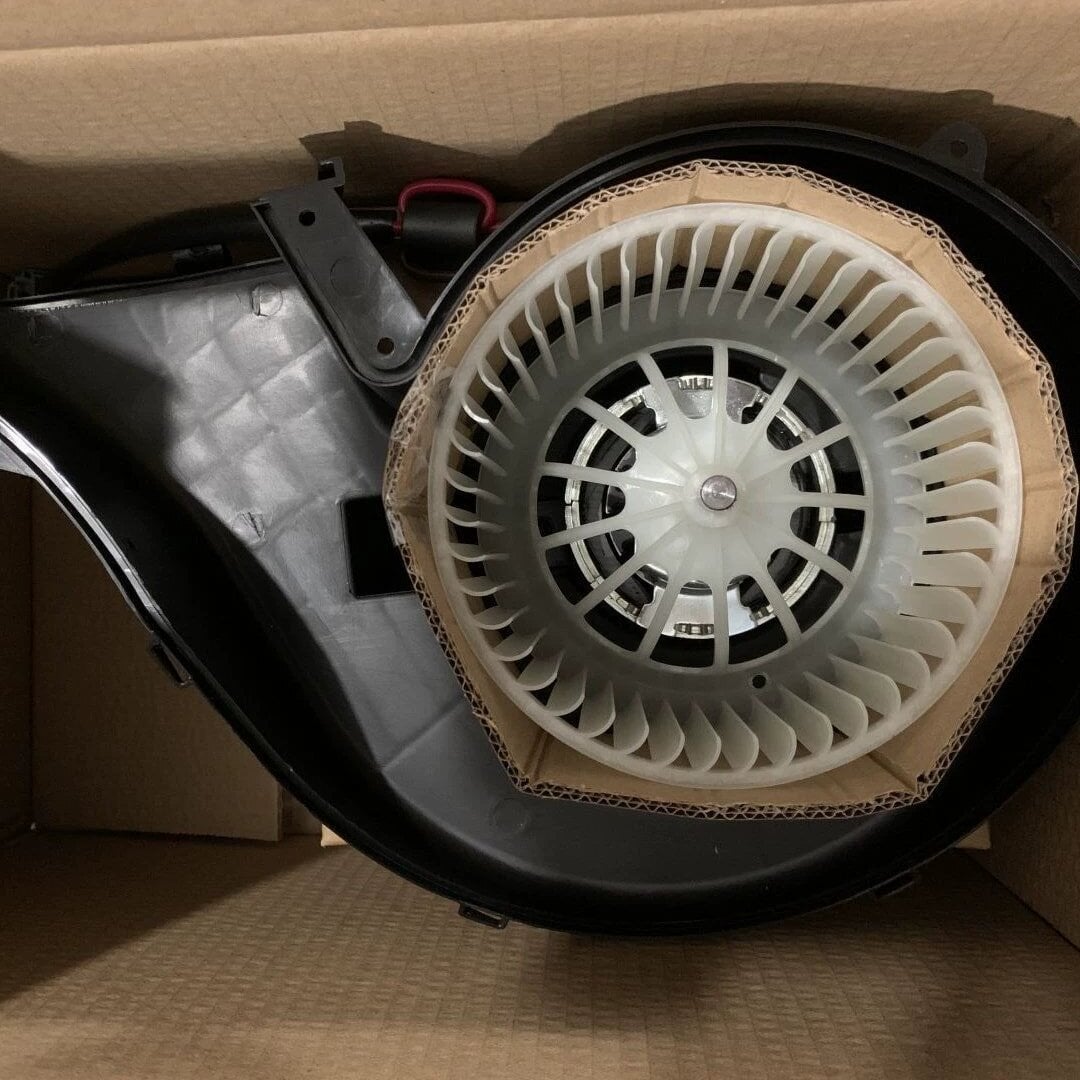

moteur de ventilateur pour camions 24 V / 12 V, référence 84223449 82349000, en plastique ABS

Informations Générales sur le Produit :

Conditions commerciales de Produits :

Description :

OE : 84223449 / 82349000

1. Paramètres techniques essentiels du produit

Spécification de tension : Tension continue de 24 V, parfaitement compatible avec le système électrique des camions

Performance en puissance : Puissance nominale de 280 W, puissance maximale pouvant atteindre 350 W, assurant un fonctionnement stable dans des conditions extrêmes.

Indicateur de débit d'air : le débit d'air maximal est de 620 m³/h, ce qui représente une amélioration de 12 % de l'efficacité de ventilation par rapport aux composants standards.

Plage de vitesse : 800 à 3200 tr/min, réglage continu de la vitesse, répondant précisément aux signaux de commande du système de climatisation.

Degré de protection : protection contre la poussière et l'eau au niveau IP55, adapté à l'environnement de travail complexe du châssis de camion.

Température de fonctionnement : capacité de fonctionnement sur une large plage de températures allant de -40 °C à +85 °C, répondant aux exigences d'utilisation, de l’Europe du Nord à la région équatoriale.

2. Technologie de fabrication de précision

Technologie du moteur : moteurs à enroulement en fil de cuivre avec procédé de revêtement époxy, niveau d’isolation atteignant la classe H (180 °C).

Conception des aubes : 8 aubes asymétriques en PBT + GF30, optimisées pour l’aérodynamique et calibrées pour l’équilibre dynamique.

Système de roulements : roulements à billes double étanche NSK japonais, prégraissés avec une graisse lubrifiante haute température, assurant 50 000 heures de fonctionnement sans entretien.

Matériau de l'enveloppe : plastique technique ABS ignifuge, certifié selon la norme de résistance au feu UL94 V-0

Composants de connexion : connecteur électrique à bornes plaqués or, garantissant une faible résistance et une connexion électrique résistante à la corrosion

3. Avantages en matière de performances du produit

Adaptation précise : Développé spécifiquement pour les châssis des séries FH/FM avec plateforme YR2/YR3 ; la position d’installation, les emplacements des trous de fixation et l’interface de câblage sont entièrement conformes à la conception d’origine de l’usine.

Fonctionnement silencieux : le bruit de fonctionnement est ≤ 62 dB(A), soit 20 % inférieur à celui des produits similaires, améliorant ainsi le confort de la cabine.

Optimisation de l'efficacité énergétique : le facteur de puissance atteint 0,92, ce qui représente environ 15 % d'économie d'énergie par rapport aux ventilateurs classiques, réduisant ainsi la charge sur le système électrique du véhicule.

Réactivité rapide : temps de démarrage < 0,5 seconde, temps de réponse pour le réglage de la vitesse du vent < 1 seconde, permettant un contrôle précis du système de climatisation

Vérification de la durabilité : grâce à un essai en charge continue de 500 heures, à 1 million de cycles démarrage-arrêt et à un essai de vibration routière simulée sur 300 000 kilomètres

4. Installation et maintenance

Procédure d’installation standard :

Étape 1 : Déconnecter la borne négative de la batterie du véhicule (attendre 5 minutes afin que le système se décharge complètement)

Étape 2 : Retirer le panneau latéral du tableau de bord et localiser la position d’installation initiale du ventilateur

Étape 3 : Déconnecter le connecteur électrique et retirer les trois boulons de fixation de 8 mm

Étape 4 : Nettoyer la surface d’installation, installer le nouveau ventilateur et le serrer selon le couple spécifié (8–10 Nm)

Étape 5 : Reconnecter les liaisons électriques et effectuer des tests de fonctionnalité du système

Recommandations d'entretien :

Il est recommandé d’inspecter le fonctionnement du ventilateur tous les 1 000 heures de fonctionnement ou annuellement.

L’utilisation du filtre à air d’origine, conforme aux spécifications usine, peut prolonger la durée de vie utile du ventilateur de plus de 30 %.

Nettoyez régulièrement l’entrée d’air afin d’éviter que des corps étrangers n’obstruent le système et n’affectent ses performances.

5. Système d’assurance qualité

Normes de certification : Certifié selon le système de management de la qualité ISO 9001:2015, et le processus de production est conforme aux normes industrielles automobiles IATF 16949.

Vérification par essais : Chaque lot de produits a subi avec succès les essais suivants : essai de débit d’air, essai d’étanchéité à l’eau et à la poussière, essai de résistance aux vibrations et essai de cyclage aux températures élevées/basses.

Politique de garantie : Garantie qualité de 18 mois sans limite de kilométrage. En cas de problème de qualité, un remplacement gratuit est assuré.

Spécifications d’emballage : Utilisation d’un film plastique antistatique + caisses en carton ondulé haute résistance, afin d’assurer zéro dommage pendant le transport.

Applications :

Convient aux camions Volvo et Renault

Spécifications :

Avantage concurrentiel :

Les pales d’ventilateur à surface courbe composite, conçues à l’aide d’une technologie de dynamique des fluides tridimensionnelle, délivrent un débit d’air supérieur de 18 % par rapport aux produits ordinaires.

La conception optimisée unique des conduits d'air augmente l'efficacité du débit d'air de 22 %, permettant une régulation rapide de la température.

Le système de roulements à faible résistance réduit les pertes internes et garantit un rendement de conversion énergétique supérieur à 96 %.

Le moteur intelligent à régulation de vitesse, associé à la technologie de commande PWM, réduit le temps de réponse à seulement 0,3 seconde.

Réglage fin sur quatre vitesses pour un contrôle précis, répondant aux exigences de confort dans divers environnements.

Fonction de liaison avec le capteur de température : ajuste automatiquement la vitesse de rotation afin de maintenir la température réglée.
