Comment fonctionne un climatiseur de toit dans les systèmes de refroidissement des véhicules ?

Lorsque les températures augmentent et que les passagers ont besoin de fraîcheur, le climatiseur de toit devient l'un des composants les plus critiques de tout système de climatisation de véhicule commercial. Contrairement aux unités destinées aux voitures particulières compactes, intégrées sous les tableaux de bord, un climatiseur de toit est un ensemble intégré spécifiquement conçu et monté directement sur le toit des bus, autocars, monospaces et véhicules spécialisés. Sa position élevée, combinée à une conception soignée du flux d'air, lui confère la capacité de refroidir efficacement l'intégralité de l'habitacle des passagers, même dans des conditions extérieures extrêmes. Comprendre le fonctionnement de ce système aide les gestionnaires de flottes, les ingénieurs automobiles et les professionnels des achats à prendre des décisions plus éclairées en matière de maintenance, de mises à niveau et de fiabilité à long terme.

A climatiseur de toit fonctionne selon le même cycle fondamental de réfrigération par compression de vapeur que celui utilisé dans les unités CVC fixes, mais il a été adapté pour répondre aux exigences spécifiques d’un environnement de véhicule en mouvement — vibrations, charges variables du moteur, températures ambiantes fluctuantes et encombrement réduit pour l’installation. Le résultat est une architecture de refroidissement autonome dans laquelle le condenseur, l’évaporateur, les raccordements du compresseur, les ventilateurs centrifuges et l’électronique de commande coexistent tous au sein d’un seul boîtier installé sur le toit. Pour toute personne chargée des systèmes de confort à bord des véhicules, une connaissance pratique de chaque étape fonctionnelle est essentielle afin de diagnostiquer les pannes, de sélectionner les pièces de rechange appropriées et d’optimiser les performances du système tout au long de la durée de service du véhicule.

Le cycle fondamental de réfrigération à l’intérieur d’un climatiseur de toit

Comment le fluide frigorigène circule dans le système

Au cœur de chaque climatiseur de toit est le cycle de réfrigération par compression de vapeur — une boucle continue dans laquelle le fluide frigorigène alterne entre état liquide et état gazeux afin d’absorber et de libérer de la chaleur. Le cycle commence au niveau du compresseur, qui est généralement entraîné par courroie à partir du moteur du véhicule ou alimenté par un moteur électrique dans les configurations entièrement électriques. Le compresseur augmente la pression de la vapeur de fluide frigorigène à basse pression, ce qui élève considérablement sa température avant de l’envoyer vers le condenseur.

À l’intérieur du condenseur, la vapeur de fluide frigorigène à haute pression et à haute température cède sa chaleur à l’air extérieur circulant sur les ailettes du serpentin. Cet échange thermique provoque la condensation du fluide frigorigène sous forme de liquide à haute pression. Le liquide frigorigène traverse ensuite une vanne de détente, qui réduit rapidement sa pression et sa température, le transformant en un mélange froid et à basse pression, prêt à absorber la chaleur de l’habitacle. Cette chute de pression précise est ce qui génère l’effet de refroidissement caractéristique d’un système fonctionnel climatiseur de toit système.

Le réfrigérant froid pénètre dans le serpentin évaporateur, situé du côté habitacle de l’unité de toit. Lorsque l’air chaud de l’habitacle est aspiré à travers les ailettes de l’évaporateur par les ventilateurs intérieurs, le réfrigérant absorbe cette chaleur et s’évapore à nouveau sous forme de vapeur. Cette vapeur retourne au compresseur pour répéter le cycle. Le résultat est un transfert continu d’énergie thermique depuis l’intérieur du véhicule vers l’atmosphère extérieure, maintenant ainsi des températures intérieures confortables quelles que soient les conditions extérieures.

Le rôle de la gestion de la pression dans l’efficacité du refroidissement

La gestion de la pression est un facteur déterminant de l’efficacité avec laquelle un climatiseur de toit fonctionne. La vanne d’expansion — qu’il s’agisse d’une vanne d’expansion thermostatisée (VET) ou d’un tube orifice — régule le débit auquel le réfrigérant pénètre dans l’évaporateur. Une régulation précise de la pression garantit que l’évaporateur fonctionne dans la plage de température optimale afin de maximiser l’absorption de chaleur, sans provoquer de givrage ni de noyage.

Les systèmes modernes de climatisation pour toiture intègrent souvent des capteurs de pression et des unités de commande électronique (UCE) qui surveillent en temps réel les pressions côté haute et côté basse. Ces capteurs transmettent des données au système de commande, lequel ajuste la vitesse du compresseur, le débit du ventilateur et la position de la vanne d’expansion afin de maintenir les performances de refroidissement cibles. Lorsque les pressions s’écartent des plages acceptables — en raison de fuites de fluide frigorigène, de composants obstrués ou d’usure du compresseur — le système de commande génère des codes d’erreur permettant aux techniciens de diagnostiquer le problème avant qu’il ne dégénère en une panne complète du système.

Architecture du flux d’air et conception du ventilateur

Fonction du ventilateur du condenseur sur la toiture

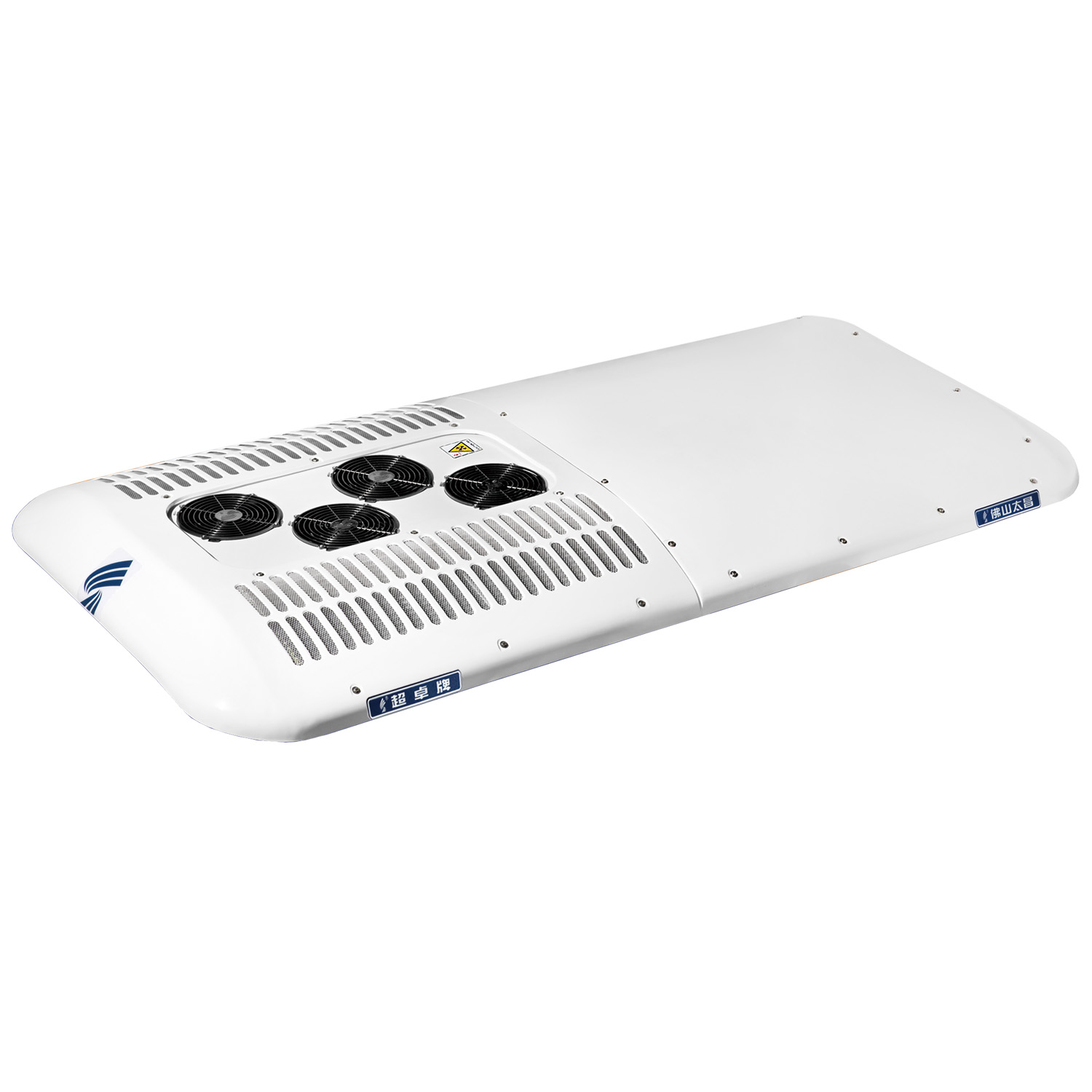

La section condenseur d’un climatiseur de toit est installé du côté extérieur du boîtier situé sur le toit. Ses ventilateurs aspirent l'air ambiant extérieur à travers la batterie de condensation afin d'évacuer la chaleur rejetée par le fluide frigorigène. L'efficacité de ce rejet thermique détermine directement l'effort que doit fournir le compresseur et la température finale de l'air dans l'habitacle. Dans les applications aux autobus et autocars, les ventilateurs de condenseur doivent déplacer de grands volumes d'air même lorsque le véhicule est à l'arrêt dans les embouteillages — une situation qui élimine l'effet de « ram-air » qui facilite le refroidissement du condenseur à grande vitesse sur autoroute.

La conception des pales du ventilateur joue un rôle étonnamment important dans les performances du condenseur. Les ventilateurs à pales incurvées, par exemple, sont conçus pour générer une pression statique plus élevée et un débit d'air amélioré par rapport aux alternatives à pales plates. Une conception soignée climatiseur de toit le ventilateur de refroidissement doté de pales courbes optimisées aérodynamiquement permet d'améliorer l'efficacité de l'échange thermique au niveau du condenseur en assurant un débit d'air dense et uniforme sur toute la surface de l'échangeur — ce qui réduit les points chauds susceptibles de nuire aux performances. Le nombre de pales est également déterminant : une configuration à 7 pales, par exemple, assure un bon équilibre entre le débit d'air et la réduction du bruit, ce qui la rend particulièrement adaptée au confort des passagers dans les systèmes de climatisation des bus.

La durabilité du moteur est tout aussi importante. Les ventilateurs de condenseur intégrés aux unités installées sur le toit sont exposés au rayonnement solaire direct, à la pluie, aux projections de débris routiers et à des extrêmes de température. Les moteurs doivent être étanches, résistants à la corrosion et conçus pour fonctionner en continu à des températures ambiantes élevées. La qualité des roulements, la classe d'isolation des enroulements et le degré de protection IP constituent tous des critères essentiels lors du choix d'ensembles de ventilateurs de remplacement pour un climatiseur de toit système.

Ventilateur de soufflage d'évaporateur et de distribution d'air dans l'habitacle

Du côté habitacle de l'unité, le ventilateur d'aspiration de l'évaporateur aspire l'air chaud intérieur à travers la batterie d'évaporation et le renvoie, conditionné, dans l'espace passager. Dans la plupart des configurations d'autobus et de cars, l'unité de toit distribue l'air refroidi via un réseau de conduits montés au plafond, comportant plusieurs bouches de diffusion s'étendant sur toute la longueur de l'habitacle passager. Cette approche répartie garantit que le refroidissement atteint toutes les zones de sièges, plutôt que de se concentrer à l'avant ou à l'arrière du véhicule.

La vitesse du ventilateur est généralement réglable sur plusieurs niveaux, permettant au conducteur ou au contrôleur CVC de moduler le débit d'air en fonction de la charge de passagers, de la température extérieure et des besoins du système. Certains systèmes avancés climatiseur de toit les systèmes utilisent des moteurs à courant continu à commutation électronique (EC) à vitesse variable pour la soufflante, permettant un contrôle précis du débit d'air et des économies d'énergie significatives par rapport aux moteurs à vitesse fixe. Les moteurs EC fonctionnent également généralement plus silencieusement, ce qui constitue un avantage notable dans les véhicules de transport de passagers, où le niveau sonore influence directement la perception du confort.

L’entretien adéquat de la soufflante — notamment le nettoyage périodique des ailettes de l’évaporateur, le remplacement du filtre et l’inspection des roulements — est essentiel pour maintenir les performances de débit d’air auxquelles le climatiseur de toit système a été conçu. Une réduction du débit d’air causée par des ailettes encrassées ou par un moteur de soufflante défectueux est l’une des causes les plus fréquentes d’un refroidissement insuffisant dans les véhicules de flotte.

Composants clés et leurs interactions

La Compresseur et sa liaison avec l’alimentation électrique du véhicule

Compresseur est souvent décrit comme le moteur du climatiseur de toit système, et pour une bonne raison. Il s'agit du composant qui maintient la différence de pression requise pour le fonctionnement du cycle frigorifique. Dans les applications de bus diesel, le compresseur est généralement entraîné par une courroie reliée au système d'entraînement auxiliaire du moteur. Le compresseur s'engage via un embrayage électromagnétique, qui active ou désactive le compresseur en fonction des signaux de demande de refroidissement provenant du thermostat ou de l'UCE.

Véhicules hybrides et électriques, les compresseurs destinés aux climatiseur de toit sont de plus en plus entraînés électriquement — soit des compresseurs à spirale hermétiques, soit des unités à cylindrée variable pilotées par onduleur. Ces configurations dissocient la capacité de refroidissement de la vitesse du moteur, permettant ainsi au système de climatisation de conserver des performances optimales même lorsque le moteur tourne au ralenti ou est arrêté. Cela revêt une importance particulière dans les applications de transport urbain, où les véhicules s’arrêtent fréquemment et où la demande de refroidissement reste constante.

La gestion de l'huile du compresseur est un aspect subtil de la maintenance du système. L'huile lubrifiante qui circule avec le fluide frigorigène doit rester compatible avec le type de fluide frigorigène utilisé — qu’il s’agisse du R134a, du R407C ou de nouveaux fluides frigorigènes à faible potentiel de réchauffement planétaire (PRP), comme le R452A ou le R1234yf. Le mélange d’huiles et de fluides frigorigènes incompatibles peut entraîner une usure du compresseur, une dégradation des joints d’étanchéité et, en fin de compte, une perte de fluide frigorigène — autant de facteurs qui compromettent les performances de refroidissement du climatiseur de toit dans le temps.

Échangeurs thermiques, filtres et évacuations

Les deux échangeurs thermiques — condenseur et évaporateur — d’un climatiseur de toit relient une construction à ailettes et tubes afin de maximiser la surface disponible pour le transfert de chaleur. La qualité du matériau des ailettes — généralement de l’aluminium — ainsi que l’espacement et la profondeur des tubes influencent toutes deux l’efficacité du transfert de chaleur à chaque étape du cycle frigorifique. Avec le temps, les ailettes peuvent se plier, se corroder ou s’obstruer avec des débris, ce qui réduit l’efficacité du transfert de chaleur et oblige le système à fournir un effort accru pour maintenir les températures consignées.

La plupart des unités de toiture intègrent un filtre à air de retour qui retient la poussière, le pollen et les particules avant qu’elles n’atteignent le serpentins évaporateur. Un filtre obstrué restreint le débit d’air traversant le serpentins évaporateur, ce qui entraîne une chute excessive de la température du serpentins et peut provoquer son gel — un phénomène appelé « givrage de l’évaporateur ». Le remplacement régulier du filtre conformément au calendrier d’entretien du fabricant constitue l’une des actions d’entretien les plus simples et les plus efficaces dont disposent les gestionnaires de flotte. climatiseur de toit flotte.

L'évacuation de la condensation est un autre élément fonctionnel facile à négliger, mais essentiel pour l'hygiène du système et l'intégrité structurelle. Lorsque le serpentin évaporateur refroidit l'air chaud et humide de l'habitacle, de l'humidité se condense sur sa surface et s'écoule dans un bac à condensats. Cette eau doit être évacuée à l'extérieur de l'habitacle du véhicule par des tubes d'évacuation. Des tubes bouchés peuvent entraîner une accumulation d'eau à l'intérieur de l'unité de toit, favorisant le développement de moisissures, la corrosion des composants en aluminium, voire l'intrusion d'eau dans le plafond du véhicule — des problèmes coûteux à résoudre si rien n'est fait.

Systèmes de commande et logique de fonctionnement

Intégration du thermostat et des capteurs

Moderne climatiseur de toit le système ne fonctionne pas simplement à une puissance de refroidissement fixe : il réagit de manière dynamique aux signaux provenant de plusieurs capteurs afin de maintenir le confort dans l’habitacle tout en minimisant les pertes d’énergie. Les capteurs de température de l’habitacle fournissent au thermostat des mesures de température en temps réel, déclenchant l’activation du compresseur lorsque la température mesurée dépasse la consigne, et permettant son arrêt cyclique dès que la température cible est atteinte. Dans les grands bus, plusieurs capteurs de température peuvent être répartis dans les zones avant, centrale et arrière de l’habitacle afin de tenir compte de la répartition inégale de la chaleur causée par la charge de passagers et par le gain solaire à travers les vitres.

Les capteurs de pression du fluide frigorigène, situés à la fois sur le côté haute pression et sur le côté basse pression du système, surveillent en continu les conditions de fonctionnement. Si la pression côté haute pression dépasse les limites sécuritaires — souvent causée par un condenseur sale, un ventilateur de condenseur défectueux ou une surcharge en fluide frigorigène — le système de commande arrête le compresseur afin d’éviter tout dommage. De même, si la pression côté basse pression chute en dessous du seuil requis — indiquant une quantité insuffisante de fluide frigorigène ou une vanne d’expansion obstruée — le système désactive la production de froid et avertit le conducteur ou le système de maintenance. Cette logique de protection est essentielle pour éviter des pannes coûteuses du compresseur dans un climatiseur de toit système qui, autrement, passerait inaperçu jusqu’à une panne majeure.

Interface conducteur et commande par zone

L’interface conducteur pour un climatiseur de toit le système peut aller d’un simple thermostat analogique à un panneau de commande entièrement numérique avec des réglages de température spécifiques par zone. Dans les configurations de bus à plusieurs zones, des sections individuelles de l’habitacle passagers peuvent être affectées à des circuits d’évaporateur distincts ou à des zones de gaines commandées indépendamment, permettant ainsi de maintenir simultanément des températures différentes dans la cabine du conducteur, la section avant destinée aux passagers et la zone arrière des sièges.

Les systèmes avancés s’intègrent au réseau CAN du véhicule, ce qui permet à l’unité de commande CVC de communiquer avec le système de gestion moteur, le système de gestion de la batterie (dans les véhicules électriques) et les systèmes d’information passagers. Cette connectivité permet la climatiseur de toit refroidir préalablement l'habitacle du véhicule avant le départ à l'aide d'une alimentation externe, reporter l'activation du compresseur en cas de forte charge moteur ou réduire la puissance de refroidissement lorsque la préservation de l'autonomie du véhicule est prioritaire en mode tout-électrique. Ces modes de fonctionnement intelligents constituent une évolution majeure par rapport aux systèmes de régulation thermostatique simples marche/arrêt des générations précédentes.

Considérations d'entretien pour une performance à long terme

Inspection planifiée et remplacement des composants

Le maintien d'une climatiseur de toit en bon état nécessite un calendrier d'inspection rigoureux qui va au-delà du simple remplacement des filtres et de la vérification de la charge frigorifique. Les moteurs des ventilateurs, les roues d'aspiration et les ensembles de ventilateurs de condenseur doivent être inspectés à intervalles réguliers lors des opérations d'entretien afin de détecter l'usure des roulements, les dommages aux aubes et les vibrations — tous facteurs susceptibles d'accélérer la fatigue des composants et de réduire les performances de débit d'air. En raison de leur emplacement sur le toit, ces composants sont exposés aux rayonnements UV, aux cycles thermiques et à l'humidité de façon plus marquée que les équipements CVC installés à l'intérieur, ce qui accélère leur dégradation.

Les connexions électriques et les câblages de commande méritent une attention particulière lors des inspections. Les vibrations engendrées par le fonctionnement du véhicule peuvent desserrer les bornes des connecteurs, provoquant des pannes intermittentes difficiles à diagnostiquer sans effectuer des tests électriques systématiques. La corrosion des broches des connecteurs — notamment dans les environnements côtiers ou à forte humidité — peut introduire une résistance entraînant un comportement irrégulier de l’embrayage du compresseur ou des erreurs de signal provenant des capteurs dans le climatiseur de toit système de commande. L’application de graisse diélectrique sur les connecteurs et l’utilisation de fixations résistantes aux vibrations lors du remontage constituent des mesures préventives simples permettant d’accroître la fiabilité du système électrique.

Gestion des fluides frigorigènes et conformité environnementale

Gestion des fluides frigorigènes dans un climatiseur de toit le système est soumis à des réglementations environnementales de plus en plus strictes sur la plupart des marchés. Les opérations de récupération, de recyclage et de recharge doivent être effectuées par des techniciens certifiés utilisant du matériel homologué qui empêche la libération de fluide frigorigène dans l’atmosphère. Les exploitants de flottes doivent tenir des registres précis des quantités de fluide frigorigène ajoutées au système de chaque véhicule — une fréquence élevée de recharges constitue un indicateur fiable d’une fuite non résolue, qui entraînera inévitablement une défaillance du système.

La transition vers des fluides frigorigènes présentant un potentiel de réchauffement planétaire (PRP) plus faible affecte les climatiseur de toit marché de manière significative. Les systèmes conçus pour le R134a peuvent nécessiter un changement d’huile de compresseur et des vérifications de compatibilité des joints avant d’être convertis à des mélanges frigorifiques alternatifs. Dans certains cas, des mises à niveau de composants — notamment des vannes d’expansion, des ensembles de durites et des filtres déshydrateurs — sont nécessaires pour garantir un fonctionnement sûr et fiable avec le nouveau fluide frigorigène. Il est fortement recommandé de consulter les recommandations du fabricant de l’unité de toit concernant les fluides frigorigènes alternatifs approuvés avant toute tentative de conversion.

FAQ

Quelle est la fonction principale d’un climatiseur de toit dans un autobus ou un autocar ?

La fonction principale d’un climatiseur de toit dans un autobus ou un autocar est d’évacuer la chaleur de l’habitacle des passagers et de la transférer vers l’atmosphère extérieure à l’aide d’un cycle frigorifique à compression de vapeur. Le positionnement sur le toit permet au condenseur de rejeter la chaleur dans l’air libre situé au-dessus du véhicule, tout en assurant une répartition homogène de l’air frais via les conduits de plafond dans l’ensemble de l’espace passager.

Pourquoi la conception du ventilateur est-elle importante dans un système de climatiseur de toit ?

La conception du ventilateur est importante, car la capacité du ventilateur du condenseur à déplacer efficacement l'air à travers l'échangeur thermique influe directement sur la quantité de chaleur que le système peut évacuer. Les configurations de ventilateurs à aubes courbes et à multiples aubes génèrent une pression statique plus élevée et un débit d'air plus uniforme à travers le serpentin du condenseur, ce qui améliore l'efficacité de l'échange thermique — en particulier lorsque le véhicule est à l'arrêt et qu'aucun effet de prise d'air dynamique (ram-air) n'est disponible pour faciliter le refroidissement.

À quelle fréquence un climatiseur de toit doit-il être entretenu dans une flotte de véhicules commerciaux ?

Les intervalles d'entretien varient selon le fabricant et les conditions d'utilisation, mais la meilleure pratique générale consiste à inspecter et entretenir un climatiseur de toit au moins une fois avant le début de la saison de climatisation et une fois à la fin de cette saison. Les tâches essentielles comprennent le remplacement du filtre, le nettoyage des batteries, la vérification de la charge frigorifique, l'inspection du moteur de ventilateur, le débouchage du tube d'évacuation et la vérification des connexions électriques. Les véhicules circulant dans des environnements poussiéreux, humides ou côtiers peuvent nécessiter un entretien plus fréquent.

Un climatiseur de toit peut-il être mis à niveau ou remplacé par un autre modèle ?

Dans de nombreux cas, oui — un climatiseur de toit peut être mis à niveau ou remplacé, mais sa compatibilité doit être soigneusement vérifiée. L’unité de remplacement doit correspondre aux dimensions de l’ouverture du toit du véhicule, aux spécifications de l’alimentation électrique, au type de fluide frigorigène et à la configuration des gaines. En outre, l’interface d’entraînement du compresseur doit être compatible avec le moteur ou l’architecture électrique du véhicule. Il est recommandé de faire appel à un fournisseur expérimenté dans les systèmes de CVC pour véhicules afin de garantir un rétrofit réussi, répondant aussi bien aux exigences de performance qu’aux exigences réglementaires.
