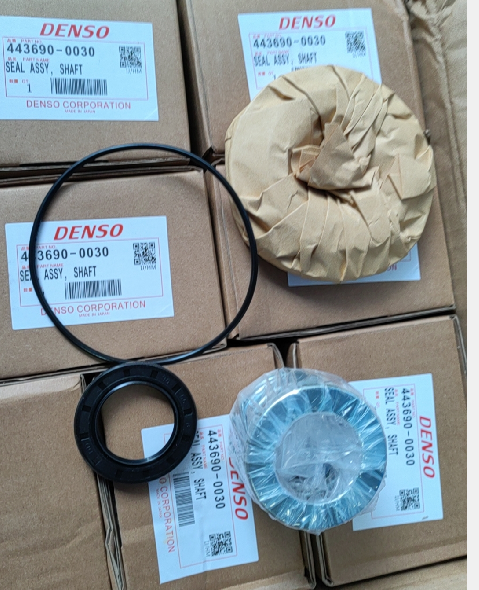

أ ختم المحور يمثل ختم المحور أحد أهم المكونات في الأنظمة automobiles الحديثة، ومع ذلك يتجاهله كثير من مالكي المركبات والفنيين. وتتمثل الوظيفة الأساسية لختم المحور في إنشاء حاجز يمنع تسرب السوائل عند مرور المحاور الدوارة عبر الهياكل الثابتة أو كتل المحركات. وفهم كيفية منع ختم المحور للتسرب يؤثر مباشرةً على قرارات الصيانة، ومدة عمر المكونات، وموثوقية النظام ككل في التطبيقات automobiles.
يحتاج كل محركٍ وناقل حركةٍ وتفاضليٍّ في المركبات إلى ختم عمودٍ واحدٍ على الأقل للحفاظ على سلامة النظام ومنع فقدان السوائل بشكل كارثي. ويتضمَّن التصميم الميكانيكي لختم العمود هندسةً دقيقةً توازن بين قوى فيزيائية متعددة وضغوطٍ وتفاعلاتٍ ماديةٍ. وعندما يفشل ختم العمود أو يبدأ في التدهور، فإن العواقب تمتدُّ أبعد من تسرب السوائل البسيط — فقد تُضعف أداء المحرك، وتُحفِّز تلف المحامل، وتتطلَّب إصلاحاتٍ باهظة الثمن كان يمكن تجنُّبها عبر الفهم السليم والصيانة الدورية.
التصميم الأساسي ووظيفة ختم العمود
كيف يكوِّن ختم العمود حاجزًا ضد السوائل
يؤدي ختم العمود وظيفته من خلال إنشاء واجهة تلامسية شديدة الضيق بين العمود الدوار والسطح الثابت المُختَمِم. ويتكوّن ختم العمود عادةً من عنصر ختم رئيسي، غالبًا ما يُصنع من مواد مطاطية أو مركبات سيراميكية، ويحافظ على تلامس وثيق مع سطح العمود أثناء دورانه. ويُولِّد هذا التلامس فيلمًا سائلًا دقيقًا جدًّا يمنع التسرب مع السماح للعمود بالدوران بسلاسة. ويتضمّن تصميم ختم العمود اعتبارات تتعلّق بسرعة الدوران، والفرق في الضغط، ولزوجة السائل، والتمدّد الحراري، لضمان أداءٍ موثوقٍ عبر نطاق واسع من ظروف التشغيل.
الفرق في الضغط عبر ختم العمود يُحدث تدفقًا للسائل نحو الخارج على سطح العمود، لكن تصميم شفة الختم يعكس هذا النمط التدفقي بواسطة آلية ضخ. وعندما يُصمَّم الختم بدقة، فإنه يكوِّن ختمًا ديناميكيًّا يقوم فعليًّا بضخ السائل الزائد عائدًا إلى الخزَّان بدلًا من السماح له بالتسرب. وهذه المقاربة ذات الوظيفتين — أي منع التسرب الخارجي وإدارة الضغط الداخلي في آنٍ واحد — تجعل ختم العمود متفوِّقًا إلى حدٍّ كبيرٍ على الحشوات أو الجوانات الثابتة البسيطة في التطبيقات التي تتضمَّن دورانًا عالي السرعة.
اختيار المادة وتفاعلها مع سطح الختم
يعتمد تصميم ختم العمود الحديث على مواد مختارة بعنايةٍ قادرةٍ على تحمل الاحتكاك المستمر، والتغيرات الحرارية المتكررة، والتعرض للمواد الكيميائية. وتتصدر المطاط النتريلي، والمطاط الفلوروكربوني (فيتون)، والمطاط البولي أكريلاتي تركيبات ختم الأعمدة، حيث يقدّم كلٌّ منها مزايا محددةً لأنواع السوائل المختلفة ومدى درجات الحرارة. ويجب أن يحافظ شفّاف الختم على مرونته ليتكيف مع العيوب الطفيفة في سطح العمود، وفي الوقت نفسه يقاوم التصلّب الناتج عن التعرّض الحراري أو امتصاص السائل. ويؤدي ختم العمود أفضل أداءٍ له عندما يظل عنصر الختم الرئيسي رطباً بفعل السائل الذي يُغلق عليه؛ أما الجفاف التام فيؤدي إلى انكماش الشفّاف وفشلٍ كارثي.
يجب أن تفي سطح العمود الدوار نفسه بمتطلبات صرامةٍ تتعلق بالنعومة لكي يعمل ختم العمود بشكلٍ فعّال. فالخشونة المجهرية، أو الخدوش، أو التآكل على سطح العمود، حتى لو كانت طفيفة جدًّا، قد تُضعف واجهة الختم وتسرّع من تآكل عنصر الختم. وتحدد شركات تصنيع المركبات حدود التسامح المسموح بها لنتوء سطح العمود بوحدة «الميكرو إنش»، لضمان اتصال ختم العمود بسطحٍ أملسٍ ومتجانسٍ طوال فترة خدمته. وعندما يلامس ختم العمود سطح عمودٍ متدهور، فإنه يفقد قدرته على الحفاظ على سماكة فيلم السائل الحرجة الضرورية لتشغيلٍ خالٍ من التسرب.
إدارة الضغط والعناصر الختمية الثانوية
كيف يؤثر فرق الضغط في أداء ختم العمود
يؤدي الفرق في الضغط بين داخل وخارج ختم العمود إلى تدفق السائل على طول العمود نحو الجانب غير المختوم. ويجب أن يقاوم ختم العمود هذا التدرج في الضغط مع الحفاظ في الوقت نفسه على مرونته وقوة تماسه. وفي التطبيقات عالية الضغط مثل مضخات ناقل الحركة الآلي الرئيسية أو محامل الشواحن الفائقة، قد يصل الفرق في الضغط عبر ختم العمود إلى ١٠٠ رطل لكل بوصة مربعة (PSI) أو أكثر، ما يستلزم تصاميم معزَّزة بمزيد من شد النابض. وبذلك تصبح قدرة ختم العمود على إدارة الضغط العامل المحدِّد لأقصى ضغط تشغيلي يمكن أن تتحمله العديد من المكونات automobile.
يُعوّض المهندسون عن التحديات الناجمة عن الضغط من خلال تصاميم متعددة المراحل لأختام العمود، والتي تتضمّن عناصر ختم ثانوية ومسارات لإطلاق الضغط. فقد يحتوي ختم عمود في تجويف محملٍ مضغوطٍ على كلٍّ من عنصر ختم ديناميكي رئيسي وعنصر ختم ساكن ثانوي، ما يوزّع حمْل الضغط عبر واجهات متعددة. وتمنع هذه الطريقة ارتفاع ضغط التلامس بشكل مفرط، الذي قد يؤدي إلى ارتفاع درجة حرارة ختم العمود، وتصلّبه مبكّرًا، وفقدانه فعاليته في الختم.
الآليات الربيعية والحفاظ على قوة التلامس
يحتوي كل ختم محوري على آلية ربيعية — وعادةً ما تكون ربيعاً حلقياً أو ربيعاً مموجاً — تحافظ على قوة تلامسٍ ثابتة بين شفة الختم والمحور الدوار. ويضمن هذا الربيع أن تبقى منطقة التلامس محكمة الإغلاق حتى مع تآكل شفة ختم المحور تدريجياً على امتداد آلاف ساعات التشغيل، وذلك عبر سحب الشفة تلقائياً نحو الداخل. فبدون هذه الآلية الربيعية، سيتشكَّل في ختم المحور فراغات دقيقة مع تراكم التآكل، مما يُدخل الختم مرحلة التسرب النهائية التي تتسارع تحت الضغط. وتحدد مواد الربيع وتصميمه المدة التي يحافظ فيها ختم المحور على إحكام التلامس قبل أن يصبح استبداله ضرورياً.
تؤثر درجة الحرارة مباشرةً على قوة النابض في ختم العمود، لأن الظروف التشغيلية المرتفعة تقلل من ثابت النابض وضغط التماس. وخلال مراحل ارتفاع حرارة المحرك، يعتمد ختم العمود على شدّ النابض المتبقي وقوة فيلم السائل للحفاظ على الختم. وبمجرد أن يصل المحرك إلى درجة الحرارة التشغيلية ويستقر لزوجة السائل، يبلغ نابض ختم العمود نقطة توازنه الحراري. وإذا ضعُف نابض ختم العمود بسبب الإجهاد أو التغيرات الحرارية المتكررة قبل أن تتدهور مادة شفة الختم المطاطية، فقد يبدأ الختم في تسريب الزيت منذ وقتٍ مبكرٍ جدًّا، أي قبل أن تظهر على المطاط نفسه أي علامات تآكل.
التثبيت والصيانة وتحسين الأداء
تقنيات التركيب السليمة لضمان موثوقية ختم العمود
يُحدِّد التَّثبيت الصحيح لخاتم الختم على العمود ما إذا كان سيؤدي وظيفته بموثوقية أم سيفشل مبكرًا. ويجب تثبيت خاتم الختم بحيث يواجه حافة الختم الجانب المحتوي على السائل، مع وضع آلية الزنبرك في موضعها الصحيح، وأن تكون العنصر الداعم مُثبتًا تمامًا ضد الحفرة المُقابلة. وتمنع أدوات التثبيت المصممة خصيصًا لضغط خاتم الختم وتثبيته تلف حافة الختم، الذي يؤدي فورًا إلى فشل عملية الختم. وتنشأ العديد من حالات الفشل المبكر لخواتم الختم ليس بسبب عيوب في التصميم، بل بسبب تثبيت غير صحيح، مثل تركيب الخاتم بشكل معكوس أو بتوجيه مائل أو إلحاق الضرر بحافة الختم أثناء التركيب.
ال ختم المحور يجب تركيبه على عمود نظيفٍ وغير تالٍ، خالٍ من أي تلوث سطحي أو تآكل أو حواف حادة قد تثقب أو تقطع شفة الختم. وينبغي أن يفحص الفنيون سطح العمود بعنايةٍ، وينظفونه باستخدام المذيبات المناسبة قبل تركيب ختم العمود. فحتى أصغر الجسيمات العالقة عند نقطة تركيب الختم قد تتسبب في التآكل المبكر أو في انحراف شفة الختم عن مسارها الصحيح على سطح العمود.
فترات المراقبة والاستبدال
لا تظهر معظم تطبيقات أختام المحاور في المركبات علامات تحذيرية قبل حدوث العطل. وعلى عكس العديد من مكونات المحرك الأخرى، فإن ختم المحور يعطل فجأةً بدل أن يتدهور تدريجيًّا ويُنبِّه السائق إلى وجود مشكلة. وتُظهر الفحوصات الدورية لتسرب الزيت حول مواقع المحاور — مثل عمود المرفق في المحرك، ومحور الإدخال في ناقل الحركة، ومحاور التفاضلية — المؤشرات المبكرة على بدء فشل ختم المحور. وبمجرد ظهور تسرب مرئي، يكون ختم المحور قد بدأ بالفعل بالتدهور، ويجب استبداله فورًا لتفادي العطل الكامل الذي قد يؤدي إلى فقدان كارثي للسوائل.
فترات استبدال غطاء العمود تعتمد على مدى مساواة السيارة وظروف التشغيل ونظام السيارة المحدد. يبقى العديد من أغطية العمود فعالة لمدة 100،000 إلى 200،000 ميل في ظل ظروف القيادة العادية، في حين أن الظروف الشديدة درجات الحرارة العالية، والجر المتكرر، أو دورات العمل القاسية تسرع معدلات التآكل. تكلفة الاستبدال الوقائي لسد العمود أثناء الصيانة الروتينية على المركبات ذات الأميال العالية أقل بكثير من الإصلاحات الطارئة واستبدال المكونات الناجمة عن فشل الصمامات الكامل.
الأسئلة الشائعة
ما الذي يسبب فشل سدادة العمود في تطبيقات السيارات؟
يفشل سد العمود عندما تصلب مواد شفة الختم وتقلص بسبب التعرض الحراري أو الكيميائي ، أو عندما تفقد آلية الربيع التوتر بسبب التعب ، أو عندما يتلف سطح العمود ويخلق نقاط قطع على شفة السد. التلوث داخل تجويف الختم، أو التثبيت غير السليم، أو تشغيل الختم الشعاع خارج حدود الضغط المصممة له أيضاً يسرع الفشل. تتضمن آلية الفشل الأكثر شيوعًا ارتداء الشفاه التدريجي جنبًا إلى جنب مع الاسترخاء في الربيع ، مما يسمح بتطوير فجوات صغيرة حيث يبدأ التسرب.
كم مرة يجب استبدال غطاء عمود السيارة؟
تتراوح فترات استبدال أغطية العمود السيارات عادةً من 100،000 إلى 200،000 ميل ، على الرغم من أن هذا يختلف بناءً على المكون المحدد وظروف التشغيل ونوع السائل. لا يحدد العديد من الشركات المصنعة فترات استبدال صلبة لسدادات العمود، ولكنها توصي بدلاً من ذلك باستبدالها عندما يكشف الفحص البصري عن تسرب أو عندما يتم إزعاج السدادات أثناء إجراءات الصيانة الأخرى. قد تتطلب ظروف التشغيل الشديدة أو درجات الحرارة القاسية أو التشغيل المستمر بثقل كبير استبدال أغلفة العمود بشكل أكثر تواتراً.
هل يمكن إصلاح غطاء عمود متسرب دون إزالة العمود؟
بمجرد أن يبدأ سدادات سدادة في الصخرة، لا يمكن إصلاحها بشكل فعال دون استبدالها. تدابير مؤقتة مثل منتجات مكيفات غطاء العمود توفر فقط تخفيفًا ضئيلًا قصير الأجل من خلال ترقية شفاه الغطاء مؤقتًا. الحل الوحيد الموثوق به يتضمن إزالة غطاء المكون أو التجميع للوصول واستبدال ختم العمود الفاشل بشكل صحيح. محاولة تجاهل ختم عمود متسرب أو معالجته فقط بمنتجات مؤقتة تخاطر بفقدان السائل الكامل وتلف ثانوي في المحامل والمكونات الأخرى.
