عمود مرفقي Carrier 05G رقم 17-44075-00 - تعليمات الصيانة والاستبدال
تعليمات العمل رقم WI-05G-CS01 | تنطبق على ضواغط سلسلة Carrier 05G في الشاحنات المبردة وأنظمة تكييف الهواء في الحافلات ومعدات سلسلة التبريد. اقرأ القسم 1 قبل البدء بأي عمل.
- نظرة عامة
- المنتجات الموصى بها
١. النطاق والأولوية القصوى للسلامة
تغطي هذه التعليمات فحص واستبدال عمود الكرنك ١٧-٤٤٠٧٥-٠٠ في ضواغط سلسلة كارير ٠٥ جي. وهي موجَّهة لفنيي التبريد المدرَّبين وورش صيانة الأساطيل.
2. تعريف المنتج
رقم القطعة الأصلي |
17-44075-00 |
ضاغط متوافق |
سلسلة Carrier 05G |
تطابق تدفق الهواء |
منصة ٤١ قدم مكعب في الدقيقة |
المادة |
فولاذ سبائكي مُدرَّب عالي القوة |
الصلادة |
صلادة روكويل ٤٥–٥٠ بعد المعالجة الحرارية |
تحمل التصنيع |
±0.005 مم |
المعالجة السطحية |
طلاء مقاوم للصدأ والتأكل |
بيئة الخدمة |
أكثر من ٣٠٠٠ دورة في الدقيقة · دورة حرارية من -٤٠ °م إلى +٥٠ °م |
الشكل ١ — ضاغط كارير ٠٥ جي منصة ٤١ (مرجع تطبيقي)

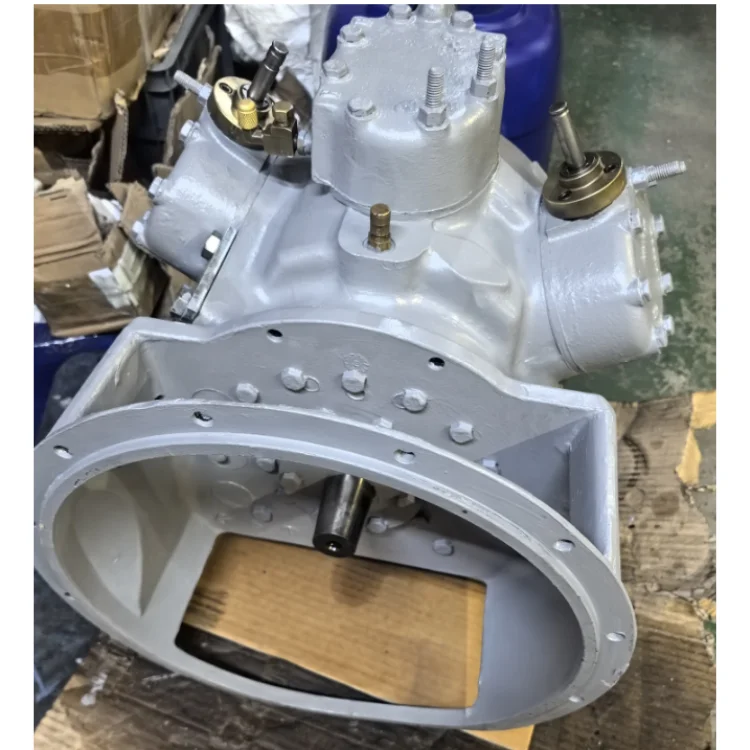

الشكل ٢ — تجميع ضاغط طراز ٠٥ج مع عمود المرفق المُركَّب رقم الجزء ١٧-٤٤٠٧٥-٠٠
٣. متى يجب الاستبدال؟ قائمة الأعراض التي تدل على الفشل
العرض |
السبب المحتمل |
حركة |
صوت طَقْطَقَة أو هَمْهَمَة عند سرعة دوران تزيد عن ٢٠٠٠ دورة في الدقيقة |
ارتداء السطح المحوري يتجاوز الحد المسموح |
قم بالقياس ثم استبدل القطعة |
تسرب الزيت من طرف العمود |
وجود خدوش على مقعد الحشية |
استبدل العمود مع الحشية |
اهتزاز بعد توصيل القابض |
انحناء العمود أو فقدان التوازن |
استبدال وإعادة التوازن |
ضاغط مُقَيَّد أو يصعب تدويره |
تآكل سطح المحور الدوار |
إعادة التجميع الكامل مع عمود جديد |
سعة منخفضة مع ضغوط طبيعية |
ارتخاء أذرع العمود المرفقي |
تفقّد، واستبدل عند التآكل |
٤. إجراء فك التجميع (ملخّص)
خطوة |
التشغيل |
ملاحظة مهمة |
1 |
استرجاع مادة التبريد وعزل الضاغط |
استخدم جهاز استرجاع معتمَد |
2 |
أَزِلْ القابض والغطاء الأمامي |
احفظُ الغسالات معًا |
3 |
علِّمْ قضبان الاتصال ثم أزلها |
لا تخلط بين أزواج القضيب والغطاء |
4 |
استخرج عمود الكرنك من علبة الكرنك |
ادعم العمود وتجنب التحميل الجانبي |
5 |
نظّف جميع الأجزاء القابلة لإعادة الاستخدام بالتنظيف فوق الصوتي |
افحص قنوات الزيت |
6 |
قسّ الأسطح الدوارة مقارنةً بحدود القسم ٥ |
سجّل القراءات على بطاقة العمل |
٥. معايير الفحص — حدود القبول/الرفض
المميزات |
المواصفات |
يرفض إذا |
صلابة السطح |
صلادة روكويل (HRC) من ٤٥ إلى ٥٠ |
أقل من صلادة روكويل (HRC) ٤٥ |
تحمل التصنيع |
±0.005 مم |
خارج الحدود المسموح بها |
سطح المحور |
مُجَلْخَن، ناعم كالمرآة |
تَشَقُّق أو تآكل نقطي |
الوضع المستقيم |
وفقًا للرسم الهندسي للمصنِّع الأصلي (OEM) |
انحناء مرئي |
التوازن الديناميكي |
تمت معايرتها قبل الإرسال |
غير متزن |

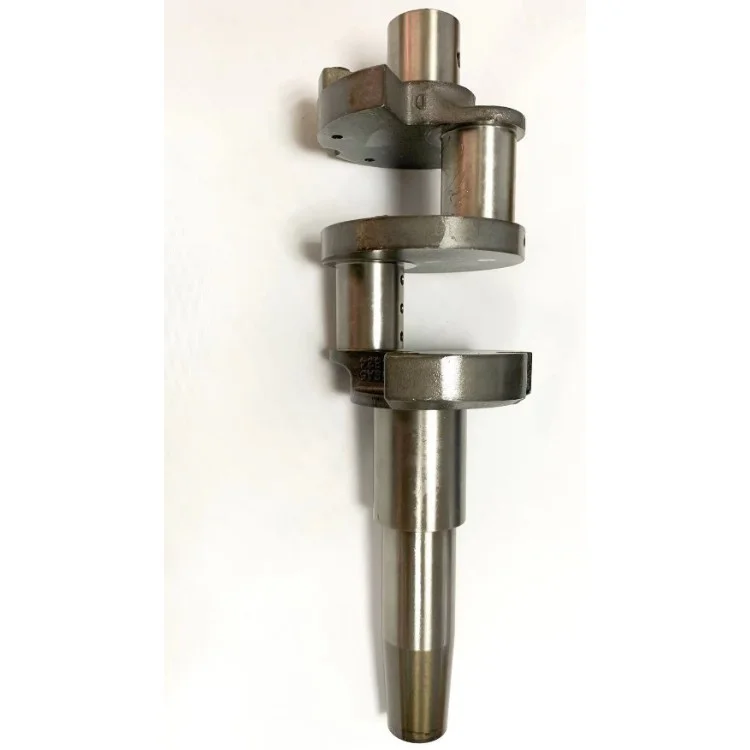

الشكل 3 17-44075-00 عمود كرك بديل: المجلات الأرضية الدقيقة، المفتاح، ثقوب الزيت والحفر الموازنة (EAS 334 مع طابع)

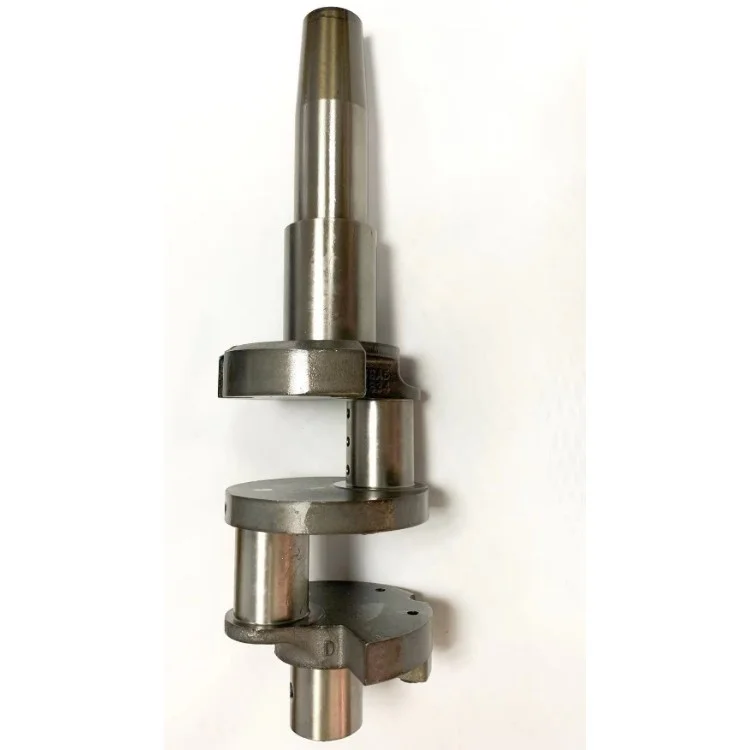

الشكل 4 17-44075-00 عمود كرانكس، والرؤية الثانية: المكعبات مع ثقوب الزيت، والعمود الرئيسي خطوة و علامات الصب (6A5 / 824)
الشكل 5 عائلة العمود الثقيل (X430 موضح) نفس خط التصنيع ومعالجة الحرارة
6. ملاحظات التثبيت وممارسة العزم
سبعة التصنيع وتأمين التوريد
يتم صياغة على خط مخصص مع معالجة حرارية معالجة الحرارة ، ثم يتم معالجتها بالآلات الآلية CNC إلى ± 0.005 ملم وتوازنها ديناميكياً. قدرة الإنتاج الشهرية: 5000+ عمود كرنك؛ 1000+ وحدة من 17-44075-00 في المخزون للشحن العالمي.
مقارنة مع عمود الاستبدال غير الأصلي، 17-44075-00 يطيل عمر خدمة ضاغط بنسبة 30٪ + ويقلل من فقدان نقل الطاقة بنسبة تصل إلى 15٪ من خلال هندسة دقيقة.
8. أسئلة وأجوبة للمشتري
(ق1 أي ضاغطات تناسب 17-44075-00؟
ضواغط سلسلة كاريير ٠٥ جي المستخدمة في الشاحنات المبردة وأنظمة تكييف الحافلات والمعدات التجارية لسلسلة التبريد، ومتوافقة مع منصة تدفق الهواء ٤١ قدم مكعب في الدقيقة.
السؤال ٢: هل هذه قطعة أصلية من كاريير؟
إنها قطعة بديلة من الشركة المصنعة الأصلية، مُصنَّعة وفق الرسومات الأصلية — بنفس درجة المادة، ومدى الصلادة (٤٥–٥٠ هارديس)، والتسامح المسموح به (±٠٫٠٠٥ مم).
السؤال ٣: ما الاختبارات التي تُجرى قبل الشحن؟
اختبار الصلادة على كل دفعة، وفحص الأبعاد، ومعايرة التوازن الديناميكي، ومعالجة السطح لمكافحة الصدأ قبل التغليف.

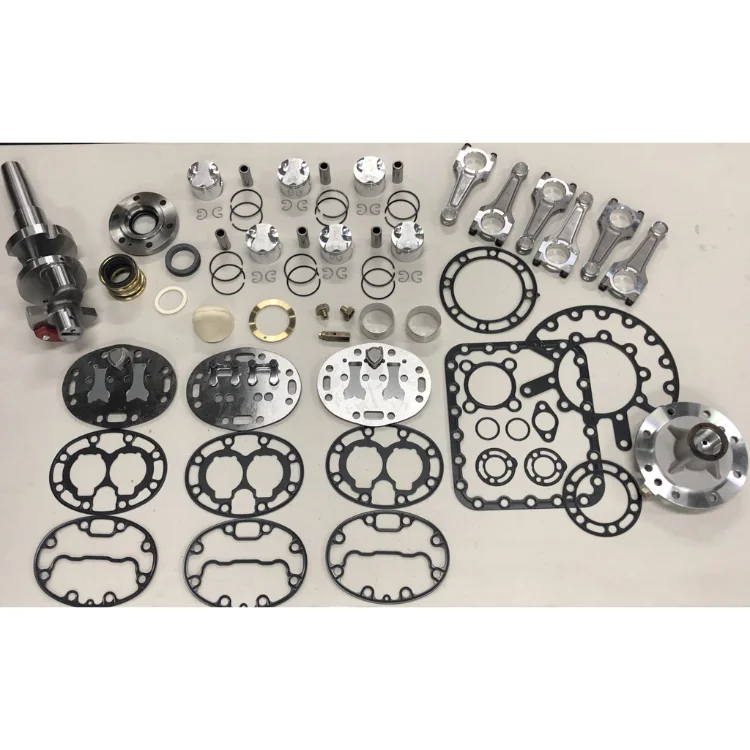

السؤال ٤: هل تزودون قطع الإصلاح المرتبطة؟
نعم — لدينا في المخزون حشيات ومحامل وقضبان اتصال خاصة بنفس عائلة الضواغط، لطلبات الإصلاح الشاملة.
السؤال ٥: ما الحد الأدنى لكمية الطلب ومدة التسليم؟
الحد الأدنى لكمية الطلب: قطعتان؛ وتُحدد مدة التسليم أثناء مناقشة الطلب. أما الطلبات من المخزون القياسي فتُشحن خلال ٥ أيام.
