AVI168A Generátor forgórész — Felújítói műszaki adatok
TS-AVI168A-R műszaki leírás | Célközönség: generátor-felújítók, flottavillanyszerelők és alkatrész-forgalmazók. Ez a rotor a Prestolite típusú nagy teljesítményű generátorok forgó mágneses magja.
- Áttekintés
- Ajánlott termékek
1. A dokumentum célja
Ez a műszaki leírás az AVI168A forgórészre vonatkozik, amely az OEM helyettesítő alkatrész a Prestolite nagy teljesítményű alternátorokhoz nehéz teherautókban, kereskedelmi járművekben és ipari berendezésekben. Mivel a forgórész a forgó mágneses mező magja, ez határozza meg a töltés hatékonyságát, a feszültség stabilitását és a rendszer élettartamát – ezért a javítóknak ellenőrizniük kell az alábbi öt pontot a beépítés előtt.
2. Termékazonosítás
Modell |
AVI168A (OEM megfelelő) |
Márka |
PRESTOLITE (OEM egyenértékű) |
Eredet helye |
Kínában |
Tanúsítvány |
SGS / TS16949 / ISO 9001 |
Feszültségrendszer |
12 V / 24 V, kettős kompatibilitás |
Garancia |
13 hónap |

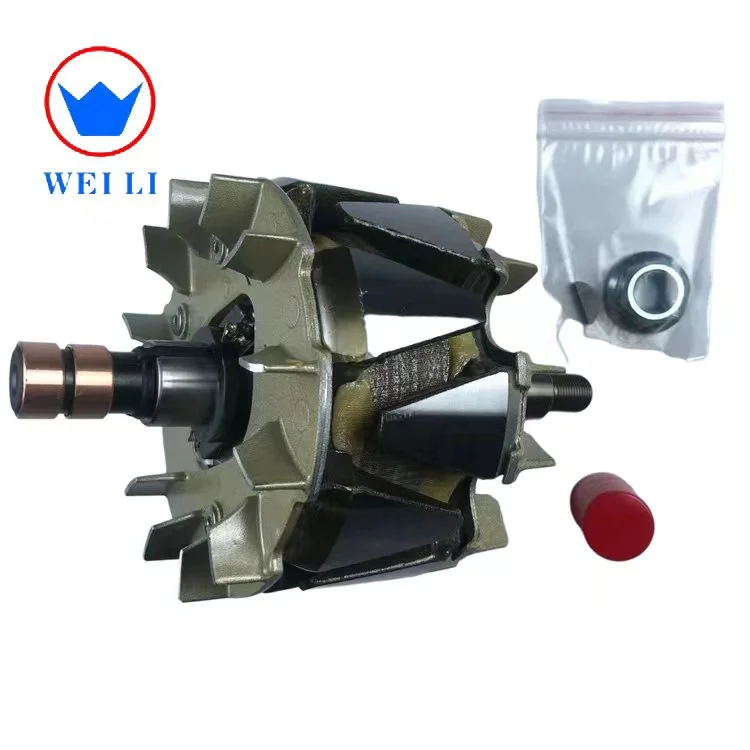

1. ábra – AVI168A forgórész-összeszerelés: fogas pólusok, réz tekercselés, csúszógyűrűk, hűtőventilátor és tengely (Woodruff-kulccsal)
3. Elektromos műszaki adatok
Paraméter |
Érték |
Ellenőrzés |
Gerjedési tekercs ellenállása |
2,8 – 3,2 Ω @ 20 °C |
Tűrés ±3% |
Maximális gerjesztőáram |
5,5 A folyamatosan |
A Prestolite feszültségszabályozókhoz igazítva |
Szigetelő osztály |
H-osztály (180 °C) |
Epoxi bevonat |
Dielektromos próbateszt |
1500 VAC, 5 s |
100% tesztelt |
Csúszógyűrű-érintkezés |
< 0,1 Ω ellenállás |
ezüstbevonatos rézötvözet |
kimeneti támogatás |
150–200 A váltakozóáramú generátor kimenet |
kompatibilis állórész mellett |
4. Anyagok és szerkezet

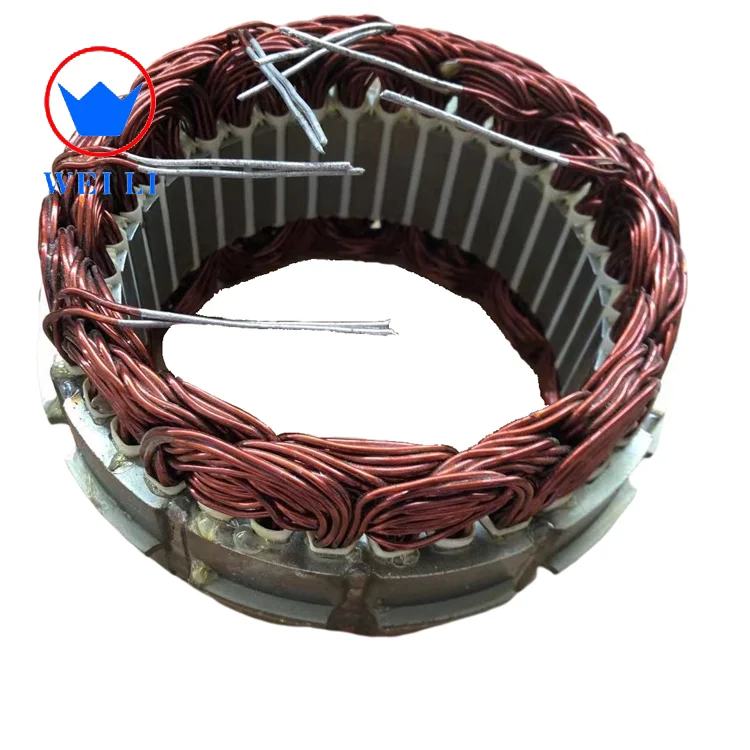

2. ábra – Forgórész tekercselés részlete: oxigénmentes réztekercsek, H-osztályú bevonás

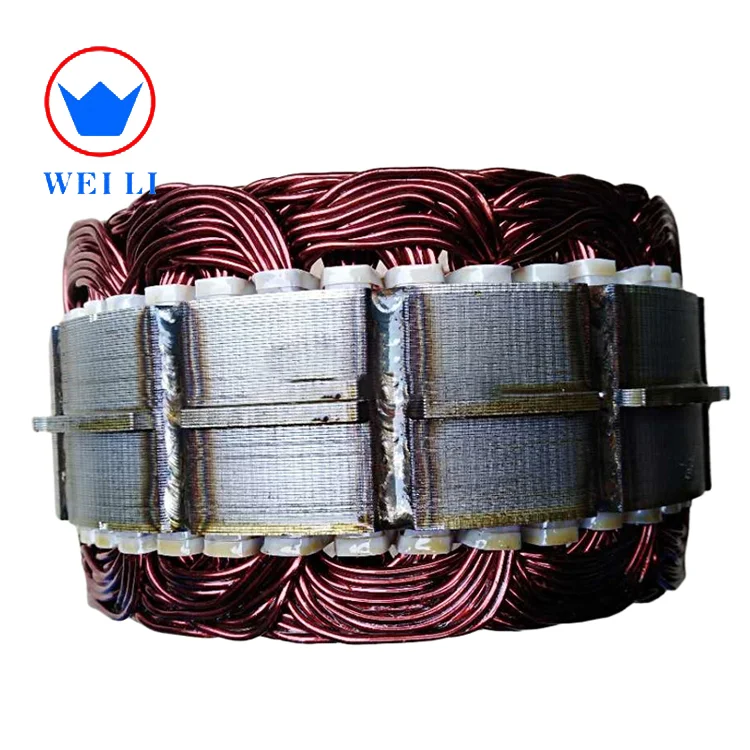

3. ábra – Tekercselés és pólusgeometria: azonos menetszám és szigetelési felépítés
5. Mechanikai és hőmérsékleti adatok
Súly |
2,85 kg (kb.) |
Külső átmérő |
112 mm |
Tengely átmérő |
17 mm (szabványos) |
Egyensúly |
ISO 1940 G2.5 |
Maximális üzemelési sebesség |
12 000 percenkénti fordulatszám folyamatos üzemmódban |
Maximális üzemeltetési hőmérséklet |
200 °C (csúcsérték) |
Laboratóriumi érvényesítés |
500+ óra teljes terhelés mellett, környezeti hőmérséklet legfeljebb 120 °C |
Maradék egyensúlyhiány |
< 0,5 g·mm |

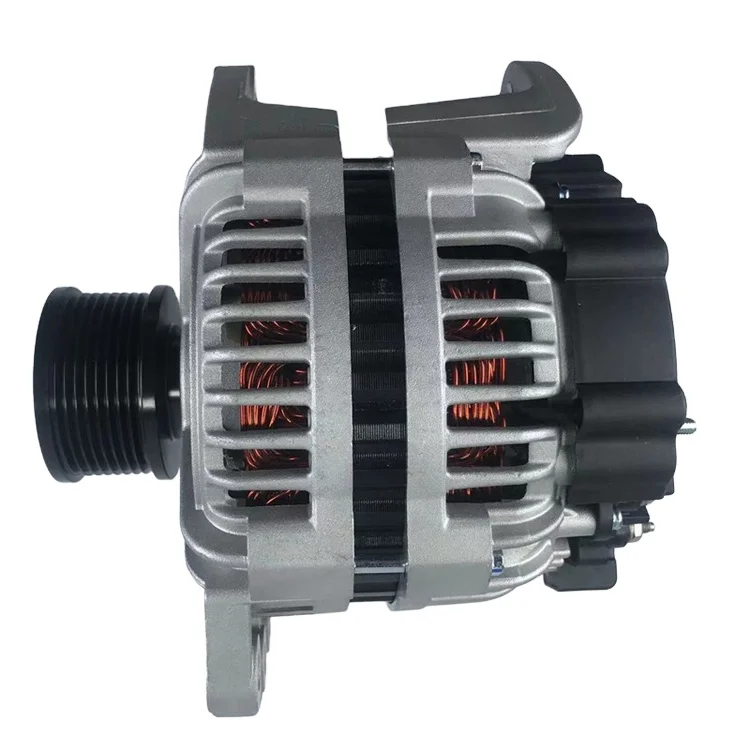

4. ábra – Teljes AVI168A alternátor (alkalmazási referencia): a forgórész ebbe a statorkészletbe illeszkedik
6. Kompatibilitási mátrix
Generátor család |
Modellek |
Jellemző járművek |
PRESTOLITE |
8SC3110VC, 8RL3023C, 8LHA3037V |
Yuchai 6CT, Cummins 6CT |
Leece-Neville |
4850 sorozat |
Volvo D12 |
Autóbusz-gyártók számára készült felszerelések |
— |
Daewoo BS106, King Long XMQ6127, Higer KLQ6119 |
Közvetlen cserére alkalmas – előre beépített csúszógyűrűkkel és ventilátorral. Nem igényel forrasztást vagy áttekercselést: távolítsa el a régi forgórészt, szerelje be ezt az egységet, majd állítsa be újra a résnyílást.

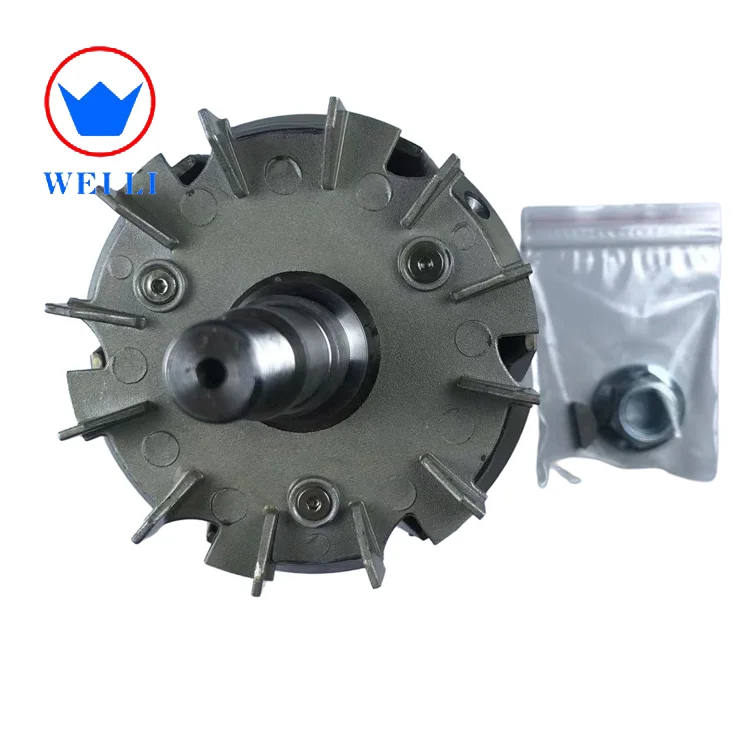

5. ábra – Ugyanazon gyártási család (AVI 147D forgórész látható): azonos tekercselés, kiegyensúlyozás és vizsgálósor
7. Elfogadás és garancia
Vizsgálat |
Szabványos |
Tekercselleneredési ellenállás |
Tűrés ±3% |
Dielektriás erősség |
1500 VAC, 5 másodpercig |
Dinamikus egyensúly |
Maradék egyensúlytalanság < 0,5 g·mm |
Hőmérsékleti ciklus |
5 ciklus, –40 °C-tól 180 °C-ig |
A mezőn tapasztalt hibaráta 2 év alatt kevesebb, mint 0,2 %, míg az ipari átlag 3–5 %. A terméket 13 hónapos garancia és ingyenes műszaki támogatás biztosítja. Havi gyártási kapacitás: 5000+ forgórész; 3000+ egység raktáron, szállítási idő: 5–7 nap.
8. Vásárlói gyakran ismételt kérdések
K1. Mely alternátorokba illeszkedik az AVI168A forgórész?
Közvetlenül kicseréli az eredeti gyártó (OEM) Prestolite AVI168A forgórészt olyan alternátorokban, mint a Prestolite 8SC3110VC, 8RL3023C, 8LHA3037V, a Leece-Neville 4850 sorozat, valamint az Yuchai, Cummins, Volvo és Daewoo platformokon alkalmazott autóbusz-alternátorok.
K2. Át kell-e tekercselni vagy módosítani bármit?
Nem. A forgórész előre felszerelt csúszógyűrűkkel és ventilátorral érkezik – egyszerűen csavarja le a régi forgórészt, és szerelje be ezt az egységet. Nem szükséges forrasztás vagy áttekercselés.
K3. Milyen rézből készül a tekercselés?
99,98%-os oxigénmentes réz, precíziósan tekercselt és H-osztályú bevonattal ellátott – vizsgálati tanúsítvány igény esetén rendelkezésre áll.
K4. Hogyan történik az egyensúlyozás ellenőrzése?
Minden forgórész dinamikusan egyensúlyozott az ISO 1940 G2,5 szabványnak megfelelően, a maradék egyensúlytalanság 0,5 g·mm alatt van, és 12 000 percenkénti fordulatszámon ellenőrizték.
K5. Milyen garanciát nyújt?
13 hónapos garancia ingyenes műszaki támogatással; a mezőn bekövetkező hibák aránya 2 év alatt kevesebb, mint 0,2%.
Q6. Mi a szállítási határidő?
5–7 nap a fizetés megerősítése után a raktáron lévő modellek esetében; 3000+ egység áll globális szállításra készen.
