Кондиціонерна установка WL08F1 для монтажу на даху автобуса
Тип документа: технічний файл заміни OEM | Модель: WL08F1 (платформа LM08F1) | Статус: виробництво та експорт підтверджені
- Огляд
- Рекомендовані товари
1. Ідентифікація продукту та призначення Застосування
WL08F1 — це повнокомплектна дахова кондиціонерна установка для автобусів, розроблена як оригінальна заміна (OEM) або точна відповідність для автобусів середнього розміру, мікроавтобусів та легких вантажівок довжиною 5,0–6,0 м. Це система «plug-and-play»: конденсатор, випарник, два вентилятори, інтерфейс компресора та кабельне керування поставляються як єдиний узгоджений комплект, що усуває ризик використання несумісних компонентів у ремонтних майстернях автопарків.
Назва товару |
Повнокомплектна дахова кондиціонерна установка для автобусів |
Номер моделі |
WL08F1 (виробнича платформа LM08F1) |
Діапазон транспортних засобів |
автобуси, мікроавтобуси та легкі вантажівки довжиною 5,0–6,0 м |
Мощність охолодження |
10 кВт / 34 120 BTU/год |
Система напруги |
Постійний струм 12 В або 24 В — двоплатформенна підтримка |
Холодоагент |
R134a, заводське заповнення 1,8 кг |
Встановлення |
На даху, у задньому моторному відсіку або під шасі (комплект кріплення для кожного транспортного засобу) |
2. Файл охолоджувальної потужності
Потужність — це перше число, яке перевіряє покупець кондиціонерів для автобусів. WL08F1 має номінальну потужність 10 кВт (34 120 BTU/год) — стандартний діапазон потужності для пасажирських салонів довжиною 5–6 м за тропічних і помірних літніх навантажень. Загальна продуктивність випарника становить 1600 м³/год, що забезпечує рівномірне розподілення охолоджувальної потужності від передніх до задніх сидінь.
Параметри |
Значення |
Зауваження |
Мощність охолодження |
10 кВт / 34 120 BTU/год |
Номінальне значення при температурі навколишнього середовища 35 °C та відносній вологості 60 % |
Повітряний потік через випарник |
1600 м³/год |
Два вентилятори випарника |
Повітряний потік через конденсатор |
Подвійний вентилятор, високий статичний тиск |
Два вентилятори конденсатора |
Холодоагент |
R134a — заповнення 1,8 кг |
Обслуговується у всьому світі |
Напруга |
12 В / 24 В постійного струму |
Підходить для більшості комерційних платформ |
Компресор об'єм |
210 см³ |
Збалансоване охолодження та навантаження двигуна |

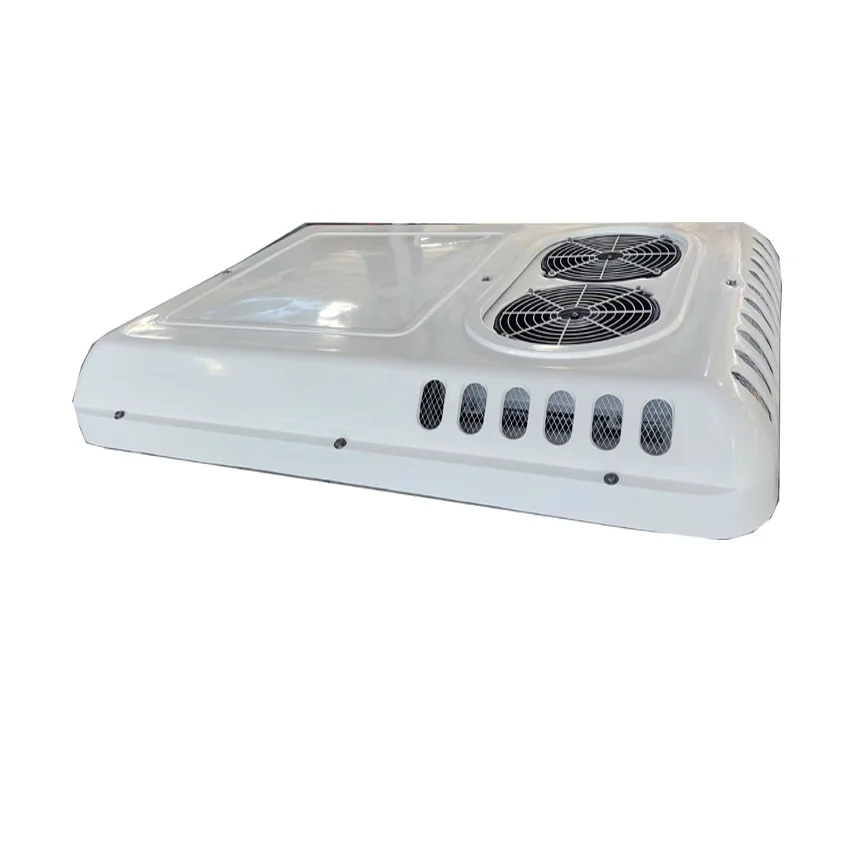

Рис. 1 — повна збірка WL08F1 (вид під кутом 3/4, блискучий білий корпус, два вентилятори конденсатора на верхній палубі)
3. Архітектура системи — узгоджені компоненти
Кондиціонер автобуса виходить із ладу, якщо один із підсистем неузгоджений. WL08F1 поставляється з усіма чотирма підсистемами теплообміну, узгодженими на заводі:
Підсистема |
Налаштування |
Чому це важливо |
Конденсатор |
Алюмінієва спіральна конструкція з паралельним потоком |
Максимальне відведення тепла, мінімальна вага та заповнення |
Вентилятори конденсатора |
2 × високоекфективні осьові вентилятори |
Рівномірне охолодження на холостому ході / низькій швидкості |
Евапоратор |
Мідна трубка + алюмінієві ребра |
Стійкість до корозії, довгий термін служби |
Вентилятори випарника |
2 вентилятори, загальна продуктивність — 1600 м³/год |
Швидке охолодження, відсутність «гарячих плям» на задньому сидінні |
Компресор |
210 см³, привід від двигуна через ремінь |
Оптимальний розмір — запобігає циклічній роботі муфти |
Блок керування та жгут проводів |
Герметичні електричні з'єднання |
З’єднання, стійкі до вібрацій, з індексом захисту IP |

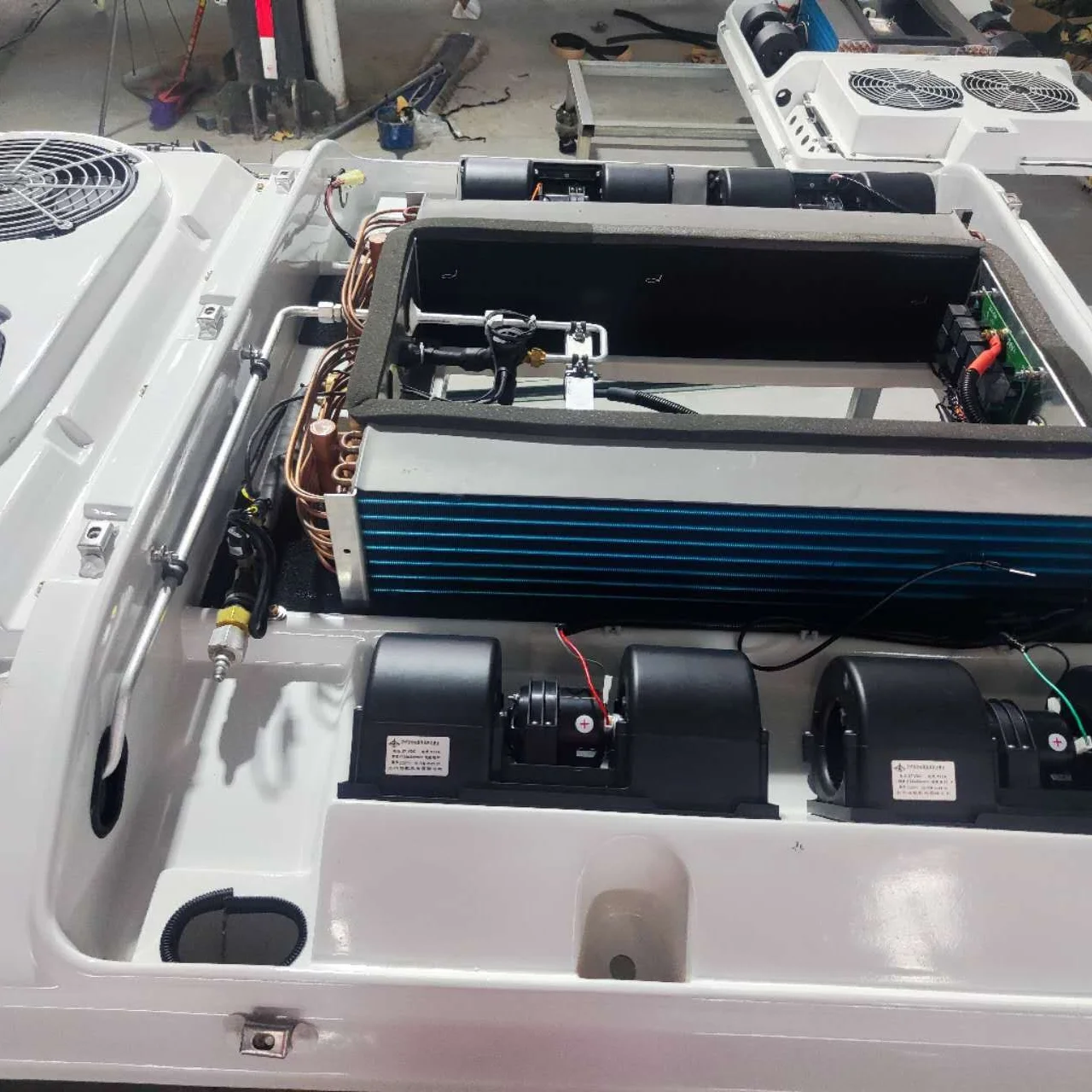

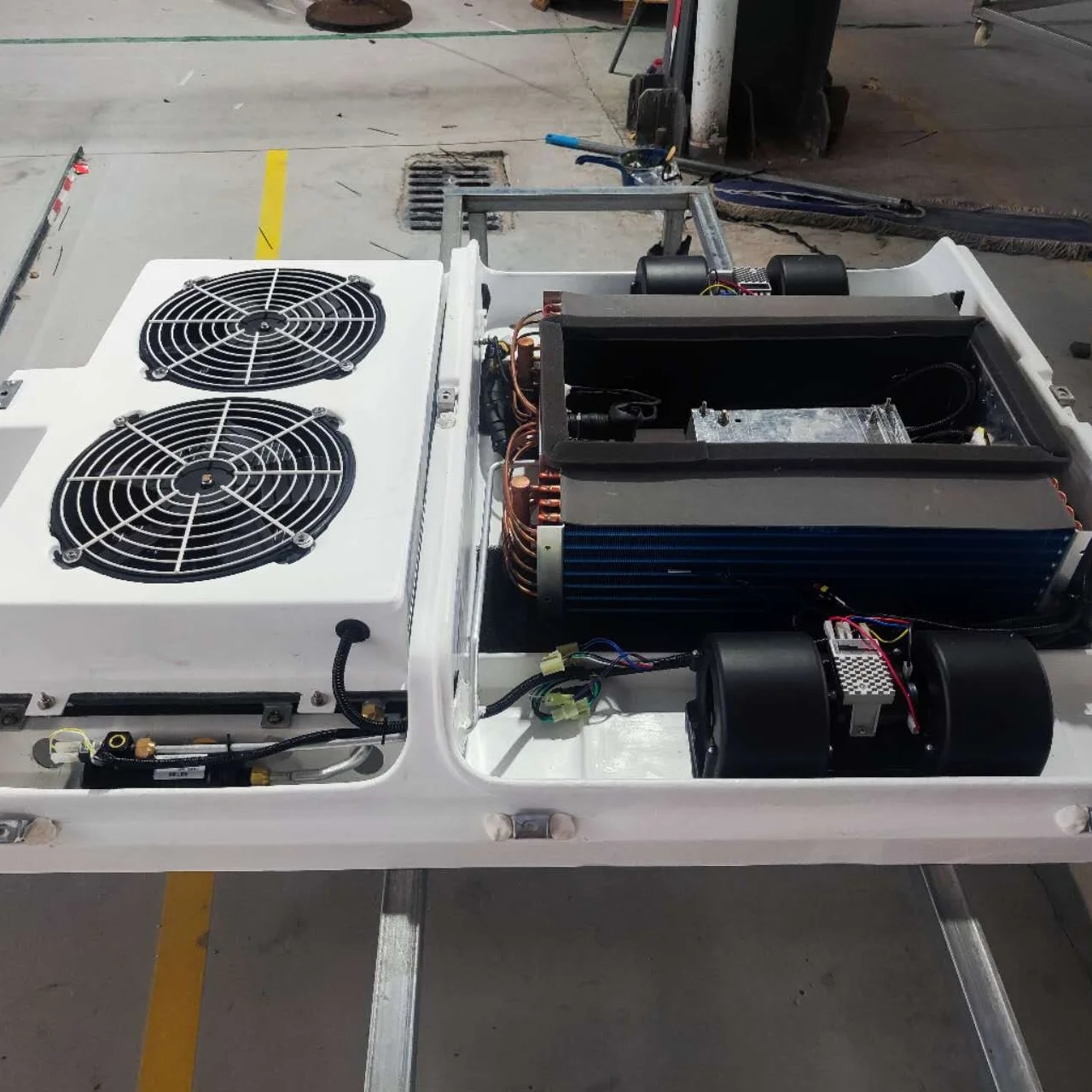

Рис. 2 — Внутрішня компоновка: випарник (блок синіх ребер), мідні трубопроводи хладагенту, два центробіжні вентилятори та жгут керування
Рис. 3 — Деталізований вигляд блоку: дві центробіжні вентиляторні установки постійного струму 24 В та вмонтована плата керування PCB — ремонтопридатне ядро пристрою
4. Відповідність та підбір транспортного засобу
Скористайтеся наведеною нижче таблицею як орієнтовним посібником для первинного вибору. Для нестандартних транспортних засобів надішліть нам розміри вашого ТЗ, напругу та бажану потужність — те саме виробниче обладнання підтримує виготовлення індивідуальних кріплення, конфігурацій вентиляторів та об’єму компресора без мінімального обсягу замовлення.
Тип транспортного засобу |
Довжина |
Рекомендована одиниця |
Примітки |
Мікроавтобус / шатл |
5,0–5,5 м |
WL08F1 10 кВт |
Стандартне кріплення на дах |
Міський автобус (середнього класу) |
5,5–6,0 м |
WL08F1 10 кВт |
Режим високих холостих обертів |
Кабіна легкого вантажного автомобіля |
5,0–6,0 м |
WL08F1 10 кВт |
Задній відсік або дах |
Індивідуальне / спеціальне |
Будь-який |
Спеціальне виготовлення |
Кріплення, вентилятори, куб. см за технічними вимогами |
5. Інтерфейс встановлення та фізичні параметри
Загальні розміри |
1520 × 1100 × 203 мм |
Загальна маса |
≤ 55 кг (безпечне кріплення на даху або рамі) |
Монтаж |
На даху, у задньому моторному відсіку, під шасі |
Необхідні інструменти |
Стандартні слюсарні інструменти |
Дублювання вентиляторів |
Якщо один вентилятор виходить з ладу, інший забезпечує часткове охолодження |
Доступ до технічного обслуговування |
Сервісні панелі розташовані на верхній палубі — немає потреби знімати агрегат |
6. Заводська перевірка — що поставляється після тестування
Кожен агрегат WL08F1 проходить поточну перевірку перед нанесенням етикеток для групової відстежуваності:
Рис. 4 — Виробниче приміщення: агрегати WL08F1 на збірних робочих місцях із поточною контролем якості та складом готової продукції
7. Упаковка та глобальна логістика
Агрегати поставляються у посиленому дерев’яному ящику з оцинкованими сталевими рейками (див. рис. 5), який витримує штабелювання в контейнерах та грубе поводження. Доступні морські, повітряні та експрес-перевезення; запасні частини (двигуни вентиляторів, лопаті, розширювальні клапани, фільтри, термостати, панелі керування) є в наявності для післяпродажного обслуговування.

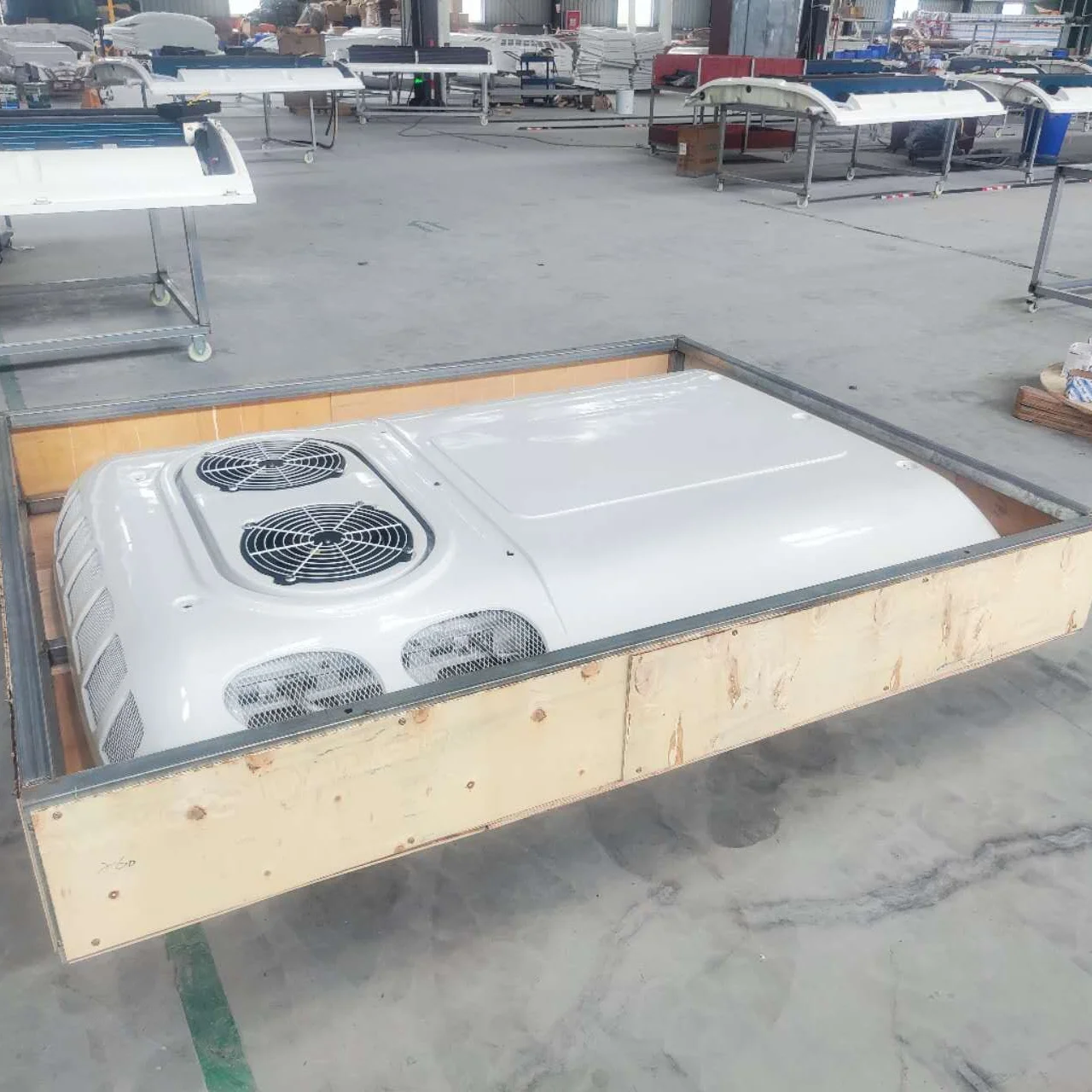

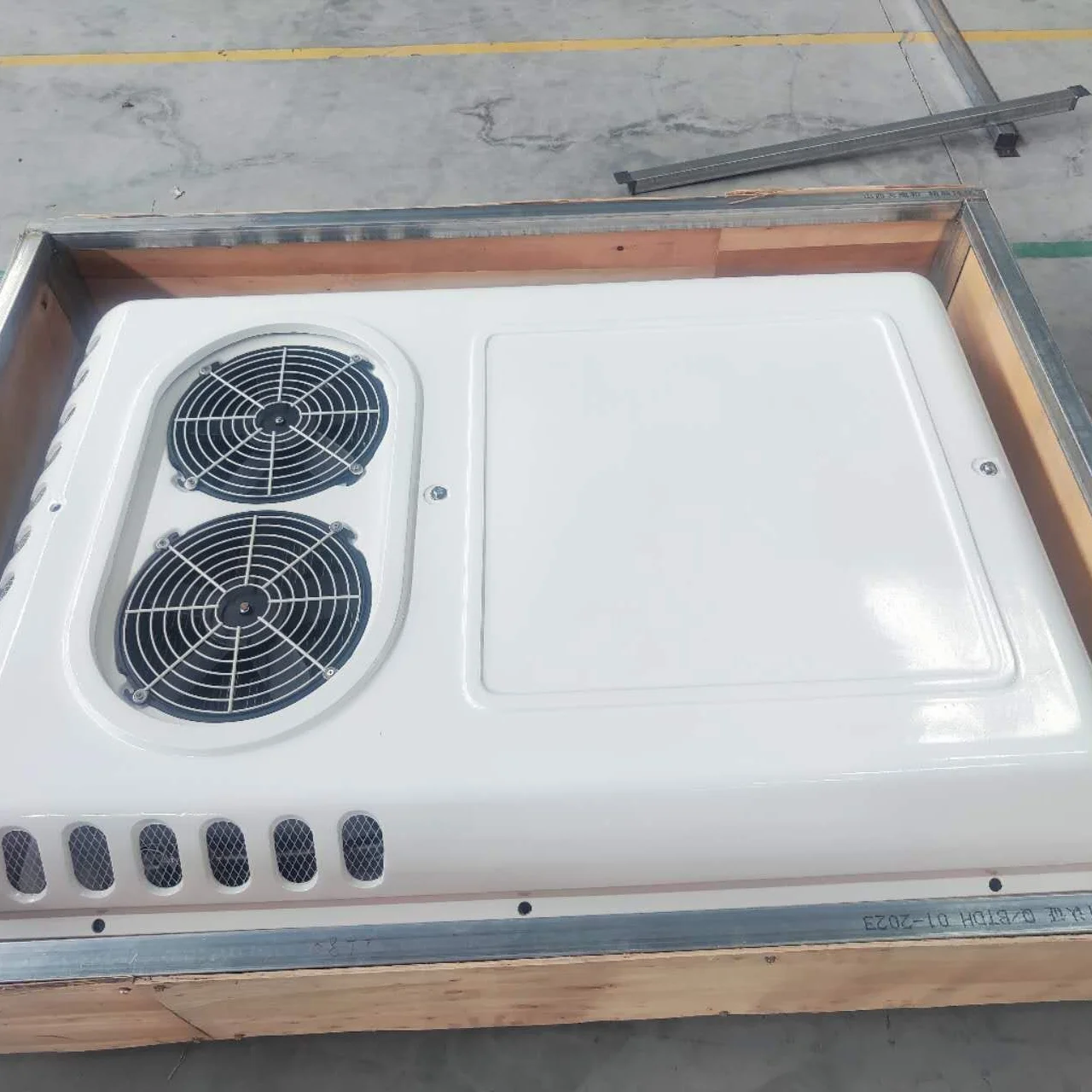

Рис. 5 — Експортна упаковка: агрегат зафіксований у дерев’яному ящику з оцинкованими сталевими рейками, виробництво сертифіковане за ISO 9001
8. Часті запитання покупців
Питання 1. Чи є WL08F1 повноцінною системою чи лише даховим агрегатом?
Це повна збірка: конденсатор, випарник, два вентилятори конденсатора, два вентилятори випарника, інтерфейс компресора та проводка — підібрано й протестовано на заводі. Сам компресор постачається окремо або відповідно до вашої наявної двигун-приводної системи.
Питання 2. Чи можна запускати його від 12 В або 24 В?
Обидва варіанти. WL08F1 доступний у версіях постійного струму 12 В і 24 В — вкажіть напругу вашого парку під час замовлення.
Питання 3. Який хладагент використовується?
R134a з заводським зарядом 1,8 кг — глобально доступний і зручний для обслуговування. Конденсатор з паралельним потоком і мідно-алюмінієві спіралі сумісні зі стандартним обладнанням для обслуговування.
Питання 4. Який термін виготовлення одного пристрою та замовлення для парку?
Одиничні пристрої відправляються зі складу протягом 7 днів; замовлення для парку (10+ одиниць) виконуються за виробничим графіком — щомісячна потужність перевищує 500 одиниць.
Питання 5. Чи надаєте ви підтримку нестандартних кріплення або розмірів?
Так. Те саме виробниче обладнання підтримує індивідуальні розміри, конфігурації вентиляторів, об’єм компресора та кріпильних кронштейнів без мінімального обсягу замовлення.
Питання 6. Яка гарантія?
Розширена гарантія на компресор, вентилятори та теплообмінники, у комплекті — технічна документація, перелік запасних частин та дистанційна діагностика.
Зв’яжіться з нашою експортною командою
Hunan Weili Auto Parts Appliance Co., Ltd. — заснована у 2007 році, сертифікований виробник автокондиціонерів для автобусів і вантажівок, електровентиляторів, повітряних нагнітачів, освітлювальних приладів та компонентів генераторів за стандартами ISO 9001 та IATF 16949.
WhatsApp / WeChat: +86-18670382782 | Стаціонарний телефон: +86-0731-82034997 / 82034998
Електронна пошта: [email protected] | Вебсайти: www.weilipart.com | www.weiliautomotive.com | www.cooliparts.com
Надішліть нам ваш OEM-номер деталі, модель транспортного засобу або креслення — ми надішлемо вам цитату та технічний опис протягом 24 годин.
