Електричний кондиціонер для автобусів WL14DB — система високовольтного охолодження та обігріву
Файл EV-системи EV-WL14DB | Створено спеціально для автобусів із батарейним електроприводом: привід компресора високої напруги, обігрів за технологією теплового насоса та низьке споживання потужності допоміжними системами.
- Огляд
- Рекомендовані товари
1. Розроблено спеціально для електричних автобусів
Електричний автобус живить кондиціонер безпосередньо від високовольтного тягового акумулятора (постійний струм 250–750 В); двигун, ремінь приводу та компресор, що працює від двигуна, відсутні. WL14DB розроблено спеціально для цього: електричний компресор (LM-50), що працює через перетворювач постійного струму, забезпечує потужність охолодження 16 кВт та потужність обігріву 12 кВт для електричних автобусів довжиною 6,0–7,0 м при загальному споживанні енергії всього 4,6 кВт.
2. Офіційні технічні дані
Параметри |
Значення |
Мощність охолодження |
16 КВ |
Мощність нагріву |
12 кВт (тепловий насос / гібридна PTC-система) |
Призначення для транспортних засобів |
Електричний автобус довжиною 6,0–7,0 м |
Вхідна напруга |
Постійний струм 250–750 В |
Споживана потужність |
Загальна потужність 4,6 кВт |
Повітряний потік через випарник |
3200 м³/год |
Потік повітря через конденсатор |
4 800 м³/год |
Електричний (LM-50) |
|
Холодоагент |
R407c |
Габаритні розміри |
2325 × 1560 × 265 мм |
Вага |
≤ 155 кг |
Програмне забезпечення керування |
Вбудована програмована система Airjoy |

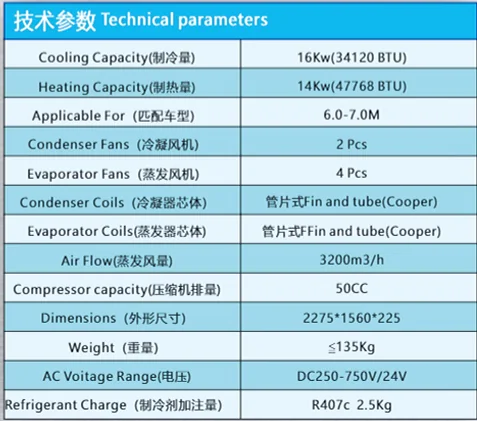

Рис. 1 — Офіційна таблиця технічних параметрів WL14DB (дані з каталогу виробника)

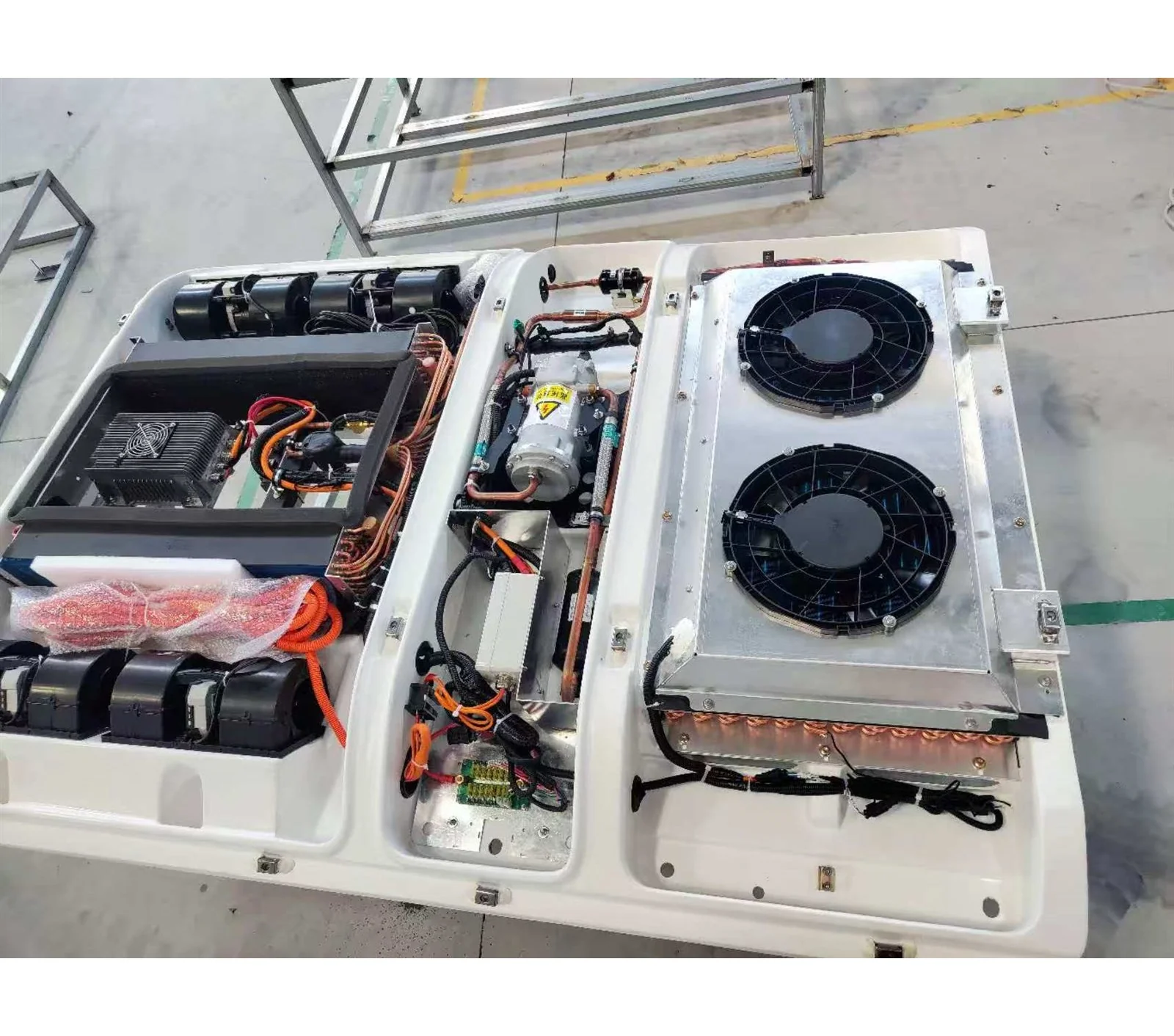

Рис. 2 — Внутрішня компоновка: електричний компресор, теплообмінні змеєвики, вентилятори та система керування високою напругою
3. Архітектура системи високої напруги
Компонент |
Налаштування |
Електричний компресор |
LM-50 (OEM) |
Перетворювач постійного струму |
250–720 В / 2 кВт |
Роздільник пари та рідини |
WQYZ-3 (Airjoy) |
Розширювальний клапан |
Електронний TS-6 (Danfoss / Honeywell) |
Чотириходовий клапан |
Зміна напрямку для режиму обігріву |
Вентилятори конденсатора |
24 В постійного струму безщіткові × 2 |
Вентилятори випарника |
24 В / 293 л × 4 |
Панель управління |
LM824D (Airjoy) |

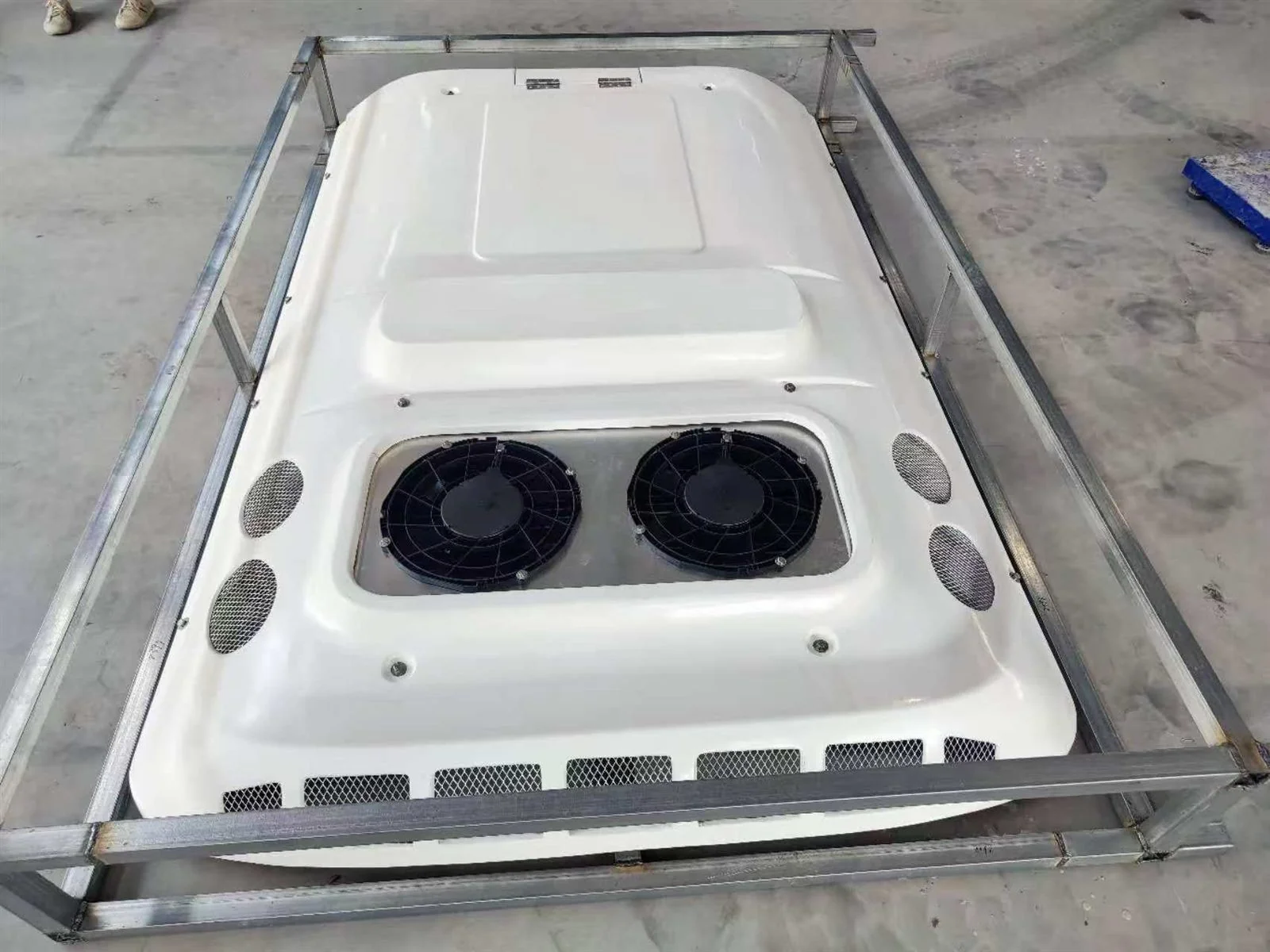

Рис. 3 — Агрегат у експортному транспортному каркасі (зовнішній вигляд)
4. Логіка ефективності
З тягового акумулятора споживається лише 4,6 кВт, тому WL14DB збільшує додаткове енергоспоживання автобуса в режимі повного охолодження приблизно на 1–2 % — порівняно з 8–12 % для старих конструкцій із фіксованим об’ємом, що приводяться в рух ременем. Електронний розширювальний клапан (TS-6) безперервно регулює подачу хладагенту замість циклічної роботи, забезпечуючи потрібну потужність із меншими енерговитратами.
5. Монтаж та отвір у даху
Рис. 4 — Креслення виробника отвору в даху з технічним люком (мм)
6. Питання покупців
Питання 1. На яких автобусах можна встановити WL14DB?
Акумуляторні електричні автобуси та мікроавтобуси довжиною 6,0–7,0 м із постійним струмом 250–750 В у тягових системах.
Питання 2. Чи забезпечує пристрій опалення?
Так — опалення за принципом теплового насоса потужністю 12 кВт із чотириходовим зворотним клапаном, а також опція PTC для екстремально низьких температур.
Питання 3. Яка напруга підтримується?
Вхідна напруга постійного струму 250–750 В через перетворювач постійного струму; керуюча система працює від допоміжної напруги 24 В.
Питання 4. Який хладагент використовується?
R407c.
Питання 5. Яка ефективність?
Загальне споживання потужності 4,6 кВт у режимі повного охолодження — зазвичай 1–2 % від споживання тягового акумулятора на автобусі довжиною 6–7 м.
